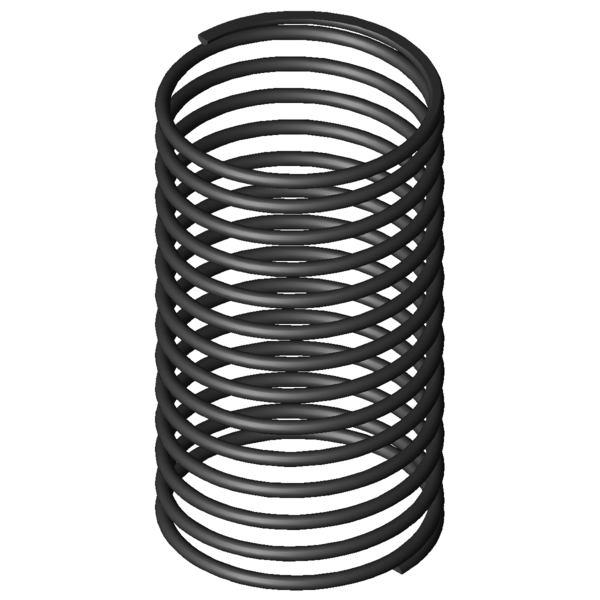

Domov » Výrobek » Tlacné pružiny » d-263d-13 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-263D-13 Pružinová ocel Ø 2,2 x 39,8 x 75 mm Cenová stupnice - Tlačná pružina D-263D-13 Množství Jedn. cena [EUR] 1 5,1600 EUR 2 3,6400 EUR 3 3,4700 EUR 7 2,4200 EUR 17 1,1500 EUR 37 0,8500 EUR 75 0,6800 EUR 125 0,4859 EUR 175 0,4196 EUR 250 0,3695 EUR 350 0,3536 EUR 450 0,3284 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-263D-13 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-263D-13 Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 2,2 mm Prumer drátu Di mm Vnitřní průměr vinutí D 39,8 mm Střední průměr vinutí De 42 mm Vnější průměr vinutí Dd 36,7 mm Největší průměr trnu Dh 43 mm Nejmenší průměr dutinky L0 75 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 8,131 N Maximální síla při statickém zatížení Ln 48,15 mm Nejmenší délka při statickém zatížení sn 26,85 mm Největší dráha pružiny při statickém zatížení Fndyn 5,669 N Maximální síla při dynamickém zatížení Lndyn 56,28 mm Nejmenší délka při dynamickém zatížení shdyn 18,72 mm Největší dráha pružiny při dynamickém zatížení S 5,824 mm Stoupání pružiny (mezi dvěma středy vinutí) n 12,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 0,303 N/mm Tuhost pružiny Gew 54,4774 g Hmotnost výrobku Fntol 2,68 N (+/-) Tolerance pro statickou maximální sílu Fndtol 4,63 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,7 mm (+/-) Tolerance průměru vinutí L0tol 15,01 mm (+/-) Tolerance délky nenapnuté pružiny PG J - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-263D-13 Pružinová ocel Ø 2,2 x 39,8 x 75 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-263D-13 Pružinová ocel Ø 2,2 x 39,8 x 75 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-263D-13 Pružinová ocel Ø 2,2 x 39,8 x 75 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-263D-13 Pružinová ocel Ø 2,2 x 39,8 x 75 mm síla-dráha-výpočet Tlačná pružina D-263D-13 Formulář dotazu Tlačná pružina D-263D-13 Pružinová ocel Ø 2,2 x 39,8 x 75 mm Formulář dotazu Tlačná pružina D-263D-13 Podobné tlačné pružiny pro Tlačná pružina D-263D-13 Pružinová ocel Ø 2,2 x 39,8 x 75 mm Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením. Podobné tlačné pružiny z jiného materiálu Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem. číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost D-263D-13 EN 10270-1 2,2 42 75 8,131 48,15 26,85 12,5 0,303 100,0 | 100,0 | 100,0 | 100,0 VD-263D-13 1.4310 2,2 42 75 6,984 48,15 26,85 12,5 0,26 92,9 | 100,0 | 92,9 | 85,9 Počet podobných kovových pružin: 2 Podobné tlačné pružiny s jinou konfigurací nosnosti Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti. L2 (mm) Délka napnuté pružiny s2 (mm) Dráha napnuté pružiny Přednost De (mm) Vnější průměr vinutí L0 (mm) Délka nenapnuté pružiny R (N/mm) Tuhost pružiny číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %Celkově | Geometrie | Zatížení | Ztuhlost D-263D-13 42 75 0,303 EN 10270-1 8,131 48,15 26,85 100,0 | 100,0 | 100,0 | 100,0 D-207JA 35,5 74,5 0,375 EN 10270-1 23,124 12,82 61,68 68,0 | 84,0 | 39,3 | 80,8 D-263W 42 91,7 1,845 EN 10270-1 136,149 17,9 73,8 42,5 | 89,9 | 21,2 | 16,4 D-264B 34,5 71,5 2,208 EN 10270-1 105,979 23,5 48 44,7 | 88,5 | 31,8 | 13,7 D-289C-01 48 76 3,394 EN 10270-1 183,255 22,01 53,99 40,3 | 85,0 | 27,1 | 8,9 D-264 34,5 71,5 3,47 EN 10270-1 182,514 18,9 52,6 41,7 | 88,5 | 27,8 | 8,7 D-289D 43,2 82 4,769 EN 10270-1 289,258 21,35 60,66 38,6 | 85,8 | 23,5 | 6,4 D-313E-10 48 80 4,887 EN 10270-1 262,323 26,33 53,67 37,8 | 80,8 | 26,6 | 6,2 D-313F 40 61,7 10,137 EN 10270-1 392,377 22,99 38,71 39,4 | 79,5 | 35,7 | 3,0 D-319 44 71 11,643 EN 10270-1 529,75 25,5 45,5 38,2 | 81,7 | 30,3 | 2,6 D-329B 35 76 12,506 EN 10270-1 433,681 41,32 34,68 40,4 | 79,0 | 39,6 | 2,4 D-339K 50 74,4 12,671 EN 10270-1 578,56 28,74 45,66 36,6 | 77,4 | 30,1 | 2,4 D-326 36 79,5 14,471 EN 10270-1 653,91 34,31 45,19 36,9 | 78,4 | 30,3 | 2,1 D-339N-04 41 78 15,62 EN 10270-1 614,328 38,67 39,33 39,2 | 80,9 | 34,8 | 1,9 D-350A 45 80 18,089 EN 10270-1 671,268 42,89 37,11 38,5 | 77,0 | 36,8 | 1,7 D-350 45 64 28,425 EN 10270-1 940,013 30,93 33,07 38,8 | 74,2 | 41,0 | 1,1 Počet podobných kovových pružin: 15 Číslo celního sazebníku: 73202081; Tlačná pružina D-263D-13 Země původu: DE, German; Tlačná pružina D-263D-13 Obrázek produktu - Tlacné pružiny D-263D-13 QR-Code: Tlačná pružina D-263D-13
