Tlačná pružina D-263F Pružinová ocel Ø 2,2 x 35,8 x 134 mm

Name: D-263F - Tlacné pružiny
SKU: D-263F
Availability: InStock

Cenová stupnice - Tlačná pružina D-263F

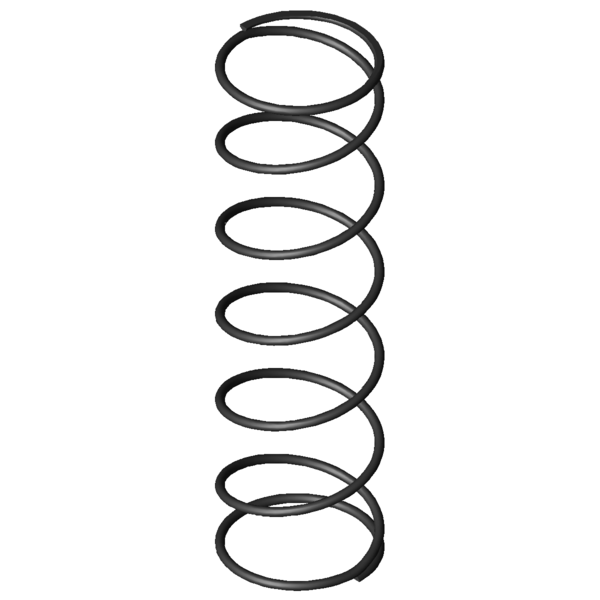

Obrázek produktu Tlačná pružina D-263F

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2,2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	35,8	mm	Střední průměr vinutí
De	38	mm	Vnější průměr vinutí
Dd	32,7	mm	Největší průměr trnu
Dh	40,3	mm	Nejmenší průměr dutinky
L0	134	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	105,429	N	Maximální síla při statickém zatížení
Ln	22,52	mm	Nejmenší délka při statickém zatížení
sn	111,48	mm	Největší dráha pružiny při statickém zatížení
Fndyn	102,578	N	Maximální síla při dynamickém zatížení
Lndyn	25,53	mm	Nejmenší délka při dynamickém zatížení
shdyn	39,01	mm	Největší dráha pružiny při dynamickém zatížení
S	23,964	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,946	N/mm	Tuhost pružiny
Gew	25,346	g	Hmotnost výrobku
Fntol	7,11	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	7,07	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,7	mm	(+/-) Tolerance průměru vinutí
L0tol	5,85	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	J	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-263F	EN 10270-1	2,2	38	134	105,429	22,52	111,48	5,5	0,946	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263F	1.4310	2,2	38	134	90,552	22,52	111,48	5,5	0,812	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-207JB	35,5	115	0,239	EN 10270-1	23,039	18,43	96,57	54,0 \| 82,5 \| 54,2 \| 25,2
D-234H	34	120	0,904	EN 10270-1	90,15	20,32	99,68	91,0 \| 90,0 \| 87,5 \| 95,6
D-263F	38	134	0,946	EN 10270-1	105,429	22,52	111,48	100,0 \| 100,0 \| 100,0 \| 100,0
D-263X	42	141	1,174	EN 10270-1	135,864	25,27	115,73	86,2 \| 91,2 \| 87,0 \| 80,6
D-288Z-13	37	131	2,47	EN 10270-1	227,331	38,96	92,04	64,1 \| 89,5 \| 64,5 \| 38,3
D-290	43,2	125	3,035	EN 10270-1	288,652	29,89	95,12	58,5 \| 83,3 \| 60,9 \| 31,2
D-313H	40	155	3,735	EN 10270-1	391,897	50,06	104,94	55,6 \| 80,9 \| 60,5 \| 25,3
D-296	35,2	135	3,835	EN 10270-1	362,819	40,4	94,6	56,2 \| 86,9 \| 57,0 \| 24,7
D-313JA	34	145	4,872	EN 10270-1	406,784	61,51	83,49	50,3 \| 81,0 \| 50,4 \| 19,4
D-327A	36	141	5,896	EN 10270-1	403,35	72,58	68,42	47,1 \| 81,6 \| 43,8 \| 16,0
D-324	37	135	7,639	EN 10270-1	621,215	53,68	81,32	47,1 \| 83,9 \| 45,0 \| 12,4
D-327	36	120	9,364	EN 10270-1	667,955	48,66	71,34	43,3 \| 79,8 \| 39,9 \| 10,1
D-351B	45	130	11,054	EN 10270-1	731,563	63,82	66,18	40,2 \| 75,2 \| 36,9 \| 8,6
D-357A	37	144	14,393	EN 10270-1	800,314	88,4	55,6	38,7 \| 78,1 \| 31,5 \| 6,6
D-359A-06	34	147	18,648	EN 10270-1	1052,995	90,53	56,47	36,8 \| 74,9 \| 30,3 \| 5,1
D-359A-05	34	127	21,756	EN 10270-1	1043,672	79,03	47,97	35,7 \| 76,1 \| 26,6 \| 4,3
D-364J-11	42	135	22,554	EN 10270-1	1443,45	71	64	37,7 \| 76,6 \| 32,4 \| 4,2
D-357	37	110	22,86	EN 10270-1	1157,61	59,36	50,64	35,3 \| 74,5 \| 27,3 \| 4,1

Počet podobných kovových pružin: 17
