Tlačná pružina D-339A-06 Pružinová ocel Ø 4 x 17 x 125 mm

Name: D-339A-06 - Tlacné pružiny
SKU: D-339A-06
Availability: InStock

Cenová stupnice - Tlačná pružina D-339A-06

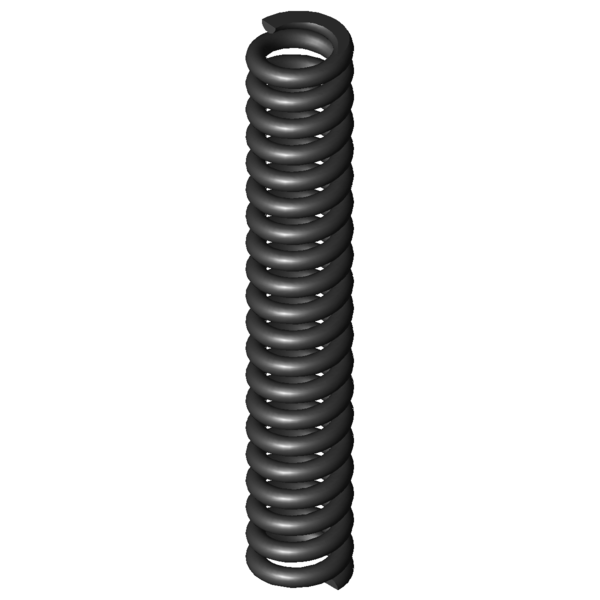

Obrázek produktu Tlačná pružina D-339A-06

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	4	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	17	mm	Střední průměr vinutí
De	21	mm	Vnější průměr vinutí
Dd	12,1	mm	Největší průměr trnu
Dh	22	mm	Nejmenší průměr dutinky
L0	125	mm	Délka nenapnuté pružiny
Lk	95,31	mm	Vzpěrná délka
Fn	964,114	N	Maximální síla při statickém zatížení
Ln	91,4	mm	Nejmenší délka při statickém zatížení
sn	33,6	mm	Největší dráha pružiny při statickém zatížení
Fndyn	826,383	N	Maximální síla při dynamickém zatížení
Lndyn	96,2	mm	Nejmenší délka při dynamickém zatížení
shdyn	13,6	mm	Největší dráha pružiny při dynamickém zatížení
S	6,541	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	18,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	28,694	N/mm	Tuhost pružiny
Gew	108,7534	g	Hmotnost výrobku
Fntol	80,9	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	78,8	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,35	mm	(+/-) Tolerance průměru vinutí
L0tol	2,3	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	AK	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny
