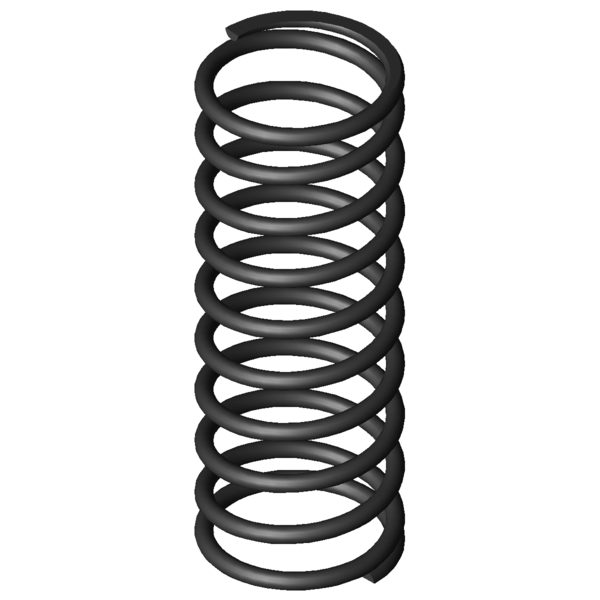

Domov » Výrobek » Tlacné pružiny » d-346a Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-346A Pružinová ocel Ø 5 x 50 x 150 mm Cenová stupnice - Tlačná pružina D-346A Množství Jedn. cena [EUR] 1 12,9200 EUR 2 10,2900 EUR 3 5,8600 EUR 7 3,7100 EUR 17 2,3700 EUR 37 2,0000 EUR 75 1,9100 EUR 125 1,8670 EUR 175 1,8647 EUR 250 1,8186 EUR 350 1,7923 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-346A Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-346A Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 5 mm Prumer drátu Di mm Vnitřní průměr vinutí D 50 mm Střední průměr vinutí De 55 mm Vnější průměr vinutí Dd 43,7 mm Největší průměr trnu Dh 56,8 mm Nejmenší průměr dutinky L0 150 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 520,611 N Maximální síla při statickém zatížení Ln 63,13 mm Nejmenší délka při statickém zatížení sn 86,88 mm Největší dráha pružiny při statickém zatížení Fndyn 488,7 N Maximální síla při dynamickém zatížení Lndyn 68,45 mm Nejmenší délka při dynamickém zatížení shdyn 60,25 mm Největší dráha pružiny při dynamickém zatížení S 17,059 mm Stoupání pružiny (mezi dvěma středy vinutí) n 8,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 5,993 N/mm Tuhost pružiny Gew 255,9879 g Hmotnost výrobku Fntol 32,28 N (+/-) Tolerance pro statickou maximální sílu Fndtol 31,8 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,8 mm (+/-) Tolerance průměru vinutí L0tol 4,08 mm (+/-) Tolerance délky nenapnuté pružiny PG AD - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-346A Pružinová ocel Ø 5 x 50 x 150 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-346A Pružinová ocel Ø 5 x 50 x 150 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-346A Pružinová ocel Ø 5 x 50 x 150 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-346A Pružinová ocel Ø 5 x 50 x 150 mm síla-dráha-výpočet Tlačná pružina D-346A Formulář dotazu Tlačná pružina D-346A Pružinová ocel Ø 5 x 50 x 150 mm Formulář dotazu Tlačná pružina D-346A Číslo celního sazebníku: 73202081; Tlačná pružina D-346A Země původu: DE, German; Tlačná pružina D-346A Obrázek produktu - Tlacné pružiny D-346A QR-Code: Tlačná pružina D-346A
