Tlačná pružina D-364H Pružinová ocel Ø 5,5 x 54,5 x 213 mm

Cenová stupnice - Tlačná pružina D-364H

Množství	Jedn. cena [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9376 EUR
175	2,9180 EUR
250	2,8813 EUR
350	2,8095 EUR

Tlačná pružina Nakoupit

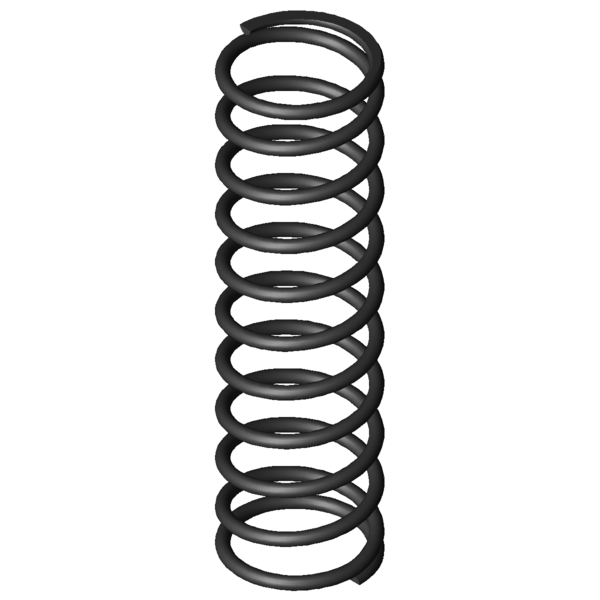

Obrázek produktu Tlačná pružina D-364H

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-364H

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	5,5	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	54,5	mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dd	47,5	mm	Největší průměr trnu
Dh	62,2	mm	Nejmenší průměr dutinky
L0	213	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	829,439	N	Maximální síla při statickém zatížení
Ln	76,17	mm	Nejmenší délka při statickém zatížení
sn	136,83	mm	Největší dráha pružiny při statickém zatížení
Fndyn	790,284	N	Maximální síla při dynamickém zatížení
Lndyn	82,63	mm	Nejmenší délka při dynamickém zatížení
shdyn	57,56	mm	Největší dráha pružiny při dynamickém zatížení
S	21,842	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	9,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	6,062	N/mm	Tuhost pružiny
Gew	369,777	g	Hmotnost výrobku
Fntol	40,87	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	40,28	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1	mm	(+/-) Tolerance průměru vinutí
L0tol	4,69	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	AK	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-364H Pružinová ocel Ø 5,5 x 54,5 x 213 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-364H Pružinová ocel Ø 5,5 x 54,5 x 213 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-364H Pružinová ocel Ø 5,5 x 54,5 x 213 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-364H Pružinová ocel Ø 5,5 x 54,5 x 213 mm

síla-dráha-výpočet Tlačná pružina D-364H

Formulář dotazu Tlačná pružina D-364H Pružinová ocel Ø 5,5 x 54,5 x 213 mm

Formulář dotazu Tlačná pružina D-364H

Podobné tlačné pružiny pro Tlačná pružina D-364H Pružinová ocel Ø 5,5 x 54,5 x 213 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-364H	EN 10270-1	5,5	60	213	829,439	76,17	136,83	9,5	6,062	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364H	1.4310	5,5	60	213	712,402	76,17	136,83	9,5	5,206	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-288X-22	48	203	1,065	EN 10270-1	170,824	42,66	160,34	49,1 \| 76,6 \| 53,0 \| 17,6
D-289A	55	180	1,397	EN 10270-1	205,866	32,68	147,32	53,3 \| 78,1 \| 58,8 \| 23,1
D-313S-01	70	203	1,649	EN 10270-1	266,891	41,18	161,82	56,7 \| 84,6 \| 58,4 \| 27,2
D-313C	60	188	1,734	EN 10270-1	263,118	36,27	151,73	58,0 \| 84,6 \| 61,0 \| 28,6
D-339J-04	58	210	2,182	EN 10270-1	277,7	82,75	127,25	63,9 \| 92,4 \| 63,2 \| 36,0
D-316	54	230	2,455	EN 10270-1	433,557	53,37	176,63	63,5 \| 85,1 \| 64,9 \| 40,5
D-364R-33	69	200	3,145	EN 10270-1	309,3	101,66	98,34	66,5 \| 93,0 \| 54,6 \| 51,9
D-339J-23	58	185	3,21	EN 10270-1	403,8	59,2	125,8	70,6 \| 88,4 \| 70,3 \| 53,0
D-347A	55	235	3,773	EN 10270-1	530,599	94,38	140,63	78,0 \| 91,1 \| 80,6 \| 62,2
D-364E-14	70	220	4,087	EN 10270-1	604,612	72,07	147,93	81,4 \| 94,2 \| 82,7 \| 67,4
D-344A-10	60	190	4,252	EN 10270-1	520,186	67,67	122,33	79,9 \| 93,4 \| 76,1 \| 70,1
D-364R-44	54	200	4,777	EN 10270-1	302,028	136,77	63,23	71,4 \| 94,0 \| 41,3 \| 78,8
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	95,4 \| 91,4 \| 95,8 \| 98,9
D-364H	60	213	6,062	EN 10270-1	829,439	76,17	136,83	100,0 \| 100,0 \| 100,0 \| 100,0
D-378A	56,3	250	6,94	EN 10270-1	681,373	151,82	98,18	84,4 \| 88,8 \| 77,0 \| 87,3
D-364J-04	56	175	8,516	EN 10270-1	908,3	68,34	104,64	81,9 \| 91,8 \| 83,9 \| 69,8
D-364R-72	61	180	9,336	EN 10270-1	964,046	76,74	103,26	79,1 \| 91,5 \| 80,8 \| 64,9
D-377A	56,3	217	9,51	EN 10270-1	977,729	114,19	102,81	78,9 \| 93,1 \| 80,0 \| 63,7
D-378	56,3	250	10,271	EN 10270-1	1472,179	106,67	143,33	74,6 \| 88,8 \| 75,9 \| 59,0
D-377	56,3	175	15,104	EN 10270-1	1486,8	76,56	98,44	63,9 \| 87,8 \| 63,9 \| 40,1
D-402	71	205	19,633	EN 10270-1	2117,9	97,13	107,87	57,7 \| 83,2 \| 59,0 \| 30,9
D-389N	50	228	19,848	EN 10270-1	1756,744	139,49	88,51	57,2 \| 85,1 \| 56,0 \| 30,5
D-408	58	230	26,706	EN 10270-1	2620,936	131,86	98,14	53,5 \| 86,0 \| 51,7 \| 22,7
D-414M-04	57	230	43,17	EN 10270-1	2936,622	161,98	68,02	45,3 \| 82,9 \| 39,0 \| 14,0
D-414L	63	179	44,682	EN 10270-1	2785,164	116,67	62,33	43,8 \| 80,1 \| 37,7 \| 13,6
D-414M-03	57	184	54,944	EN 10270-1	2905,226	131,12	52,88	41,8 \| 80,8 \| 33,6 \| 11,0
D-438	60	230	65,2	EN 10270-1	4421,375	162,19	67,81	42,0 \| 82,5 \| 34,2 \| 9,3
D-437	60	165	95,882	EN 10270-1	4632,316	116,69	48,31	36,8 \| 77,5 \| 26,6 \| 6,3
D-506	60	250	101,424	EN 10270-1	7302,517	178	72	38,8 \| 78,4 \| 32,0 \| 6,0

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202081; Tlačná pružina D-364H

Země původu: DE, German; Tlačná pružina D-364H
