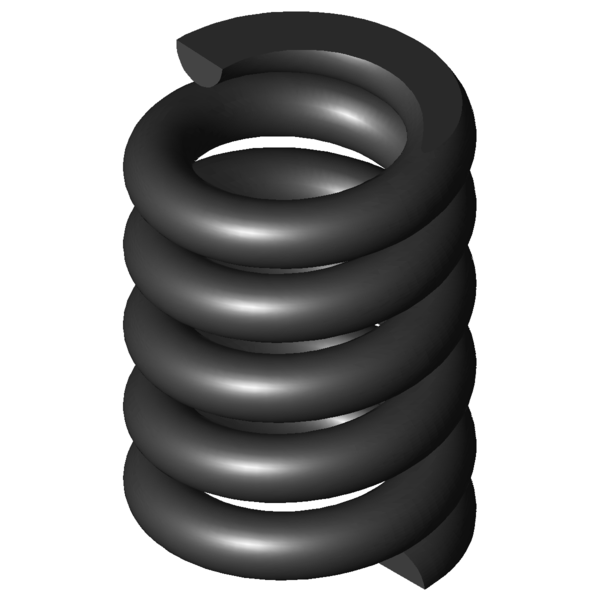

Domov » Výrobek » Tlacné pružiny » d-364o Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-364O Pružinová ocel Ø 5,5 x 22,5 x 39,3 mm Cenová stupnice - Tlačná pružina D-364O Množství Jedn. cena [EUR] 1 12,7100 EUR 2 10,1200 EUR 3 5,6200 EUR 7 3,4700 EUR 17 2,1700 EUR 37 1,8100 EUR 75 1,7400 EUR 125 1,7081 EUR 175 1,7063 EUR 250 1,6746 EUR 350 1,6471 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-364O Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-364O Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 5,5 mm Prumer drátu Di mm Vnitřní průměr vinutí D 22,5 mm Střední průměr vinutí De 28 mm Vnější průměr vinutí Dd 16 mm Největší průměr trnu Dh 29 mm Nejmenší průměr dutinky L0 39,3 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 1553,052 N Maximální síla při statickém zatížení Ln 32,66 mm Nejmenší délka při statickém zatížení sn 6,64 mm Největší dráha pružiny při statickém zatížení Fndyn 1269,704 N Maximální síla při dynamickém zatížení Lndyn 33,87 mm Nejmenší délka při dynamickém zatížení shdyn 3,52 mm Největší dráha pružiny při dynamickém zatížení S 9,657 mm Stoupání pružiny (mezi dvěma středy vinutí) n 3,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 233,831 N/mm Tuhost pružiny Gew 73,0114 g Hmotnost výrobku Fntol 195 N (+/-) Tolerance pro statickou maximální sílu Fndtol 191 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,35 mm (+/-) Tolerance průměru vinutí L0tol 0,74 mm (+/-) Tolerance délky nenapnuté pružiny PG AC - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-364O Pružinová ocel Ø 5,5 x 22,5 x 39,3 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-364O Pružinová ocel Ø 5,5 x 22,5 x 39,3 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-364O Pružinová ocel Ø 5,5 x 22,5 x 39,3 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-364O Pružinová ocel Ø 5,5 x 22,5 x 39,3 mm síla-dráha-výpočet Tlačná pružina D-364O Formulář dotazu Tlačná pružina D-364O Pružinová ocel Ø 5,5 x 22,5 x 39,3 mm Formulář dotazu Tlačná pružina D-364O Číslo celního sazebníku: 73202081; Tlačná pružina D-364O Země původu: DE, German; Tlačná pružina D-364O Obrázek produktu - Tlacné pružiny D-364O QR-Code: Tlačná pružina D-364O
