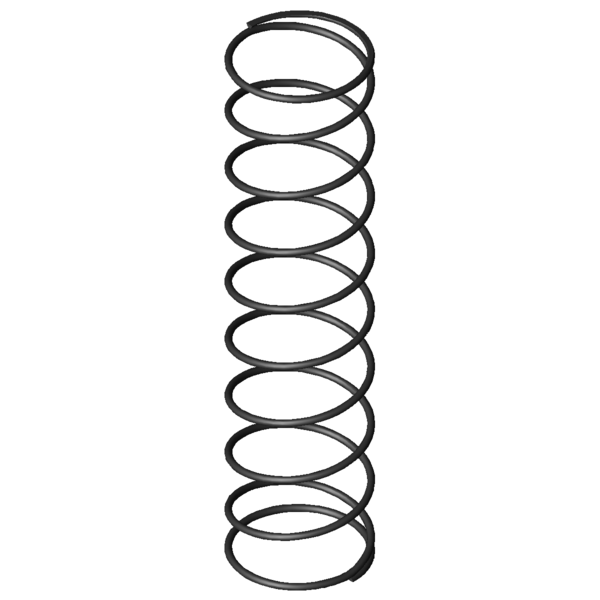

Domov » Výrobek » Tlacné pružiny » d-364r-52 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-364R-52 Pružinová ocel Ø 6 x 109 x 465 mm Cenová stupnice - Tlačná pružina D-364R-52 Množství Jedn. cena [EUR] 1 18,6200 EUR 2 14,8300 EUR 3 11,1000 EUR 7 9,4000 EUR 17 7,8300 EUR 37 6,8300 EUR 75 6,7200 EUR 125 6,7445 EUR 175 6,6582 EUR 250 6,5812 EUR 350 6,2680 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-364R-52 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-364R-52 Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 6 mm Prumer drátu Di mm Vnitřní průměr vinutí D 109 mm Střední průměr vinutí De 115 mm Vnější průměr vinutí Dd 100 mm Největší průměr trnu Dh 121 mm Nejmenší průměr dutinky L0 465 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 445,771 N Maximální síla při statickém zatížení Ln 93,35 mm Nejmenší délka při statickém zatížení sn 371,65 mm Největší dráha pružiny při statickém zatížení Fndyn 427,56 N Maximální síla při dynamickém zatížení Lndyn 108,53 mm Nejmenší délka při dynamickém zatížení shdyn 198,88 mm Největší dráha pružiny při dynamickém zatížení S 54 mm Stoupání pružiny (mezi dvěma středy vinutí) n 8,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 1,199 N/mm Tuhost pružiny Gew 803,5974 g Hmotnost výrobku Fntol 34,8 N (+/-) Tolerance pro statickou maximální sílu Fndtol 32,93 N (+/-) Tolerance pro dynamickou maximální sílu Detol 2,2 mm (+/-) Tolerance průměru vinutí L0tol 22,11 mm (+/-) Tolerance délky nenapnuté pružiny PG AX - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-364R-52 Pružinová ocel Ø 6 x 109 x 465 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-364R-52 Pružinová ocel Ø 6 x 109 x 465 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-364R-52 Pružinová ocel Ø 6 x 109 x 465 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-364R-52 Pružinová ocel Ø 6 x 109 x 465 mm síla-dráha-výpočet Tlačná pružina D-364R-52 Formulář dotazu Tlačná pružina D-364R-52 Pružinová ocel Ø 6 x 109 x 465 mm Formulář dotazu Tlačná pružina D-364R-52 Číslo celního sazebníku: 73202081; Tlačná pružina D-364R-52 Země původu: DE, German; Tlačná pružina D-364R-52 Obrázek produktu - Tlacné pružiny D-364R-52 QR-Code: Tlačná pružina D-364R-52
