Tlačná pružina D-364R-70 Pružinová ocel Ø 6 x 55 x 85 mm

Cenová stupnice - Tlačná pružina D-364R-70

Množství	Jedn. cena [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,1813 EUR
175	2,1735 EUR
250	2,1481 EUR
350	2,0967 EUR

Tlačná pružina Nakoupit

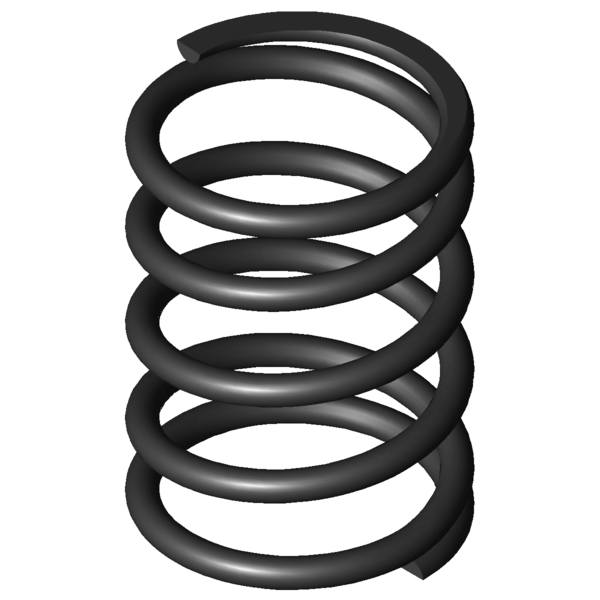

Obrázek produktu Tlačná pružina D-364R-70

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-364R-70

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	55	mm	Střední průměr vinutí
De	61	mm	Vnější průměr vinutí
Dd	47,8	mm	Největší průměr trnu
Dh	62,3	mm	Nejmenší průměr dutinky
L0	85	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	1071,318	N	Maximální síla při statickém zatížení
Ln	37,75	mm	Nejmenší délka při statickém zatížení
sn	47,25	mm	Největší dráha pružiny při statickém zatížení
Fndyn	1015,768	N	Maximální síla při dynamickém zatížení
Lndyn	40,2	mm	Nejmenší délka při dynamickém zatížení
shdyn	19,1	mm	Největší dráha pružiny při dynamickém zatížení
S	22,57	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	22,673	N/mm	Tuhost pružiny
Gew	212,3969	g	Hmotnost výrobku
Fntol	61,1	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	60,33	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1	mm	(+/-) Tolerance průměru vinutí
L0tol	1,9	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	AG	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-364R-70 Pružinová ocel Ø 6 x 55 x 85 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-364R-70 Pružinová ocel Ø 6 x 55 x 85 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-364R-70 Pružinová ocel Ø 6 x 55 x 85 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-364R-70 Pružinová ocel Ø 6 x 55 x 85 mm

síla-dráha-výpočet Tlačná pružina D-364R-70

Formulář dotazu Tlačná pružina D-364R-70 Pružinová ocel Ø 6 x 55 x 85 mm

Formulář dotazu Tlačná pružina D-364R-70

Podobné tlačné pružiny pro Tlačná pružina D-364R-70 Pružinová ocel Ø 6 x 55 x 85 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-364R-70	EN 10270-1	6	61	85	1071,318	37,75	47,25	3,5	22,673	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-70	1.4310	6	61	85	919,177	37,8	47,2	3,5	19,474	92,9 \| 100,0 \| 92,8 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-313E-10	48	80	4,887	EN 10270-1	262,323	26,33	53,67	51,8 \| 77,6 \| 56,3 \| 21,6
D-313W	54	90	5,961	EN 10270-1	377,452	26,68	63,32	54,8 \| 83,2 \| 54,9 \| 26,3
D-314	54	99	5,961	EN 10270-1	431,102	26,68	72,32	53,1 \| 80,3 \| 52,8 \| 26,3
D-364R-31	69	88	7,148	EN 10270-1	264,467	51	37	58,6 \| 92,8 \| 51,5 \| 31,5
D-339J-21	58	78	7,795	EN 10270-1	376,4	29,7	48,3	62,7 \| 87,3 \| 66,5 \| 34,4
D-345A	55	100	9,261	EN 10270-1	515,163	44,38	55,63	64,5 \| 86,2 \| 66,5 \| 40,8
D-364E-10	70	95	9,926	EN 10270-1	584,141	36,15	58,85	66,9 \| 89,4 \| 67,4 \| 43,8
D-349A-10	50	95	9,982	EN 10270-1	421,709	52,75	42,25	64,4 \| 84,9 \| 64,4 \| 44,0
D-364R-42	54	92	10,396	EN 10270-1	240,214	68,89	23,11	57,6 \| 91,4 \| 35,7 \| 45,8
D-344A-12	60	80	10,934	EN 10270-1	520,145	32,43	47,57	71,4 \| 91,9 \| 73,9 \| 48,2
D-345	55	85	14,554	EN 10270-1	773,158	31,88	53,13	78,6 \| 91,2 \| 80,6 \| 64,2
D-364F	60	85,4	16,454	EN 10270-1	829,093	35,01	50,39	84,9 \| 96,5 \| 85,6 \| 72,6
D-364J-02	56	77	20,681	EN 10270-1	876,677	34,61	42,39	89,4 \| 91,4 \| 85,8 \| 91,2
D-364J-22	48	92	22,079	EN 10270-1	993,5	47	45	93,0 \| 87,6 \| 94,0 \| 97,4
D-364R-70	61	85	22,673	EN 10270-1	1071,318	37,75	47,25	100,0 \| 100,0 \| 100,0 \| 100,0
D-375A	56,3	94	23,343	EN 10270-1	933,982	53,99	40,01	91,9 \| 92,7 \| 85,9 \| 97,1
D-375	56,3	80	36,682	EN 10270-1	1506,22	38,94	41,06	78,2 \| 93,9 \| 79,0 \| 61,8
D-400	71	95	47,68	EN 10270-1	2173,994	49,4	45,6	68,0 \| 83,5 \| 72,9 \| 47,6
D-389L	50	89	55,936	EN 10270-1	1704,417	58,53	30,47	64,0 \| 87,7 \| 63,7 \| 40,5
D-405A	58	98	60,695	EN 10270-1	1882,881	66,98	31,02	61,4 \| 85,6 \| 61,3 \| 37,4
D-405	58	75	95,378	EN 10270-1	2533,188	48,44	26,56	53,0 \| 86,1 \| 49,3 \| 23,8
D-404A	58	68	95,378	EN 10270-1	1865,54	48,44	19,56	52,2 \| 83,4 \| 49,4 \| 23,8
D-409A	53,5	82	98,442	EN 10270-1	2426,915	57,35	24,65	52,5 \| 86,4 \| 48,2 \| 23,0
D-411	48	90	118,545	EN 10270-1	2839,164	66,05	23,95	48,7 \| 82,7 \| 44,2 \| 19,1
D-414M-01	57	91	120,877	EN 10270-1	2608,527	69,42	21,58	48,9 \| 84,5 \| 43,4 \| 18,8
D-414J	63	77,3	121,28	EN 10270-1	2783,249	54,35	22,95	49,0 \| 84,8 \| 43,5 \| 18,7
D-435	60	75	232,857	EN 10270-1	3536,518	59,81	15,19	41,1 \| 82,2 \| 31,2 \| 9,7
D-500	60	85	362,228	EN 10270-1	7064,921	65,5	19,5	39,6 \| 84,3 \| 28,2 \| 6,3

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202081; Tlačná pružina D-364R-70

Země původu: DE, German; Tlačná pružina D-364R-70
