Tlačná pružina D-364W Pružinová ocel Ø 6,3 x 80 x 102 mm

Cenová stupnice - Tlačná pružina D-364W

Množství	Jedn. cena [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,1813 EUR
175	2,1735 EUR
250	2,1481 EUR
350	2,0967 EUR

Tlačná pružina Nakoupit

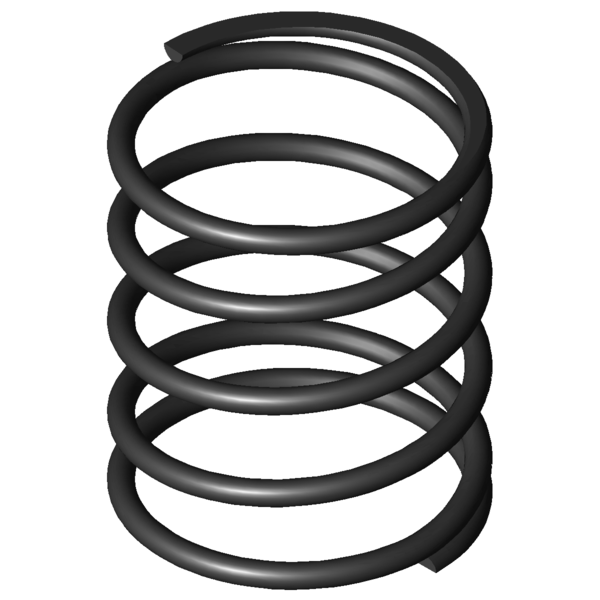

Obrázek produktu Tlačná pružina D-364W

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-364W

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	80	mm	Střední průměr vinutí
De	86,3	mm	Vnější průměr vinutí
Dd	72	mm	Největší průměr trnu
Dh	88,7	mm	Nejmenší průměr dutinky
L0	102	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	535,646	N	Maximální síla při statickém zatížení
Ln	42,19	mm	Nejmenší délka při statickém zatížení
sn	59,81	mm	Největší dráha pružiny při statickém zatížení
Fndyn	501,869	N	Maximální síla při dynamickém zatížení
Lndyn	45,96	mm	Nejmenší délka při dynamickém zatížení
shdyn	53,7	mm	Největší dráha pružiny při dynamickém zatížení
S	27,343	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	8,956	N/mm	Tuhost pružiny
Gew	340,6073	g	Hmotnost výrobku
Fntol	48,1	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	47,6	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1,2	mm	(+/-) Tolerance průměru vinutí
L0tol	4,48	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	AG	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-364W Pružinová ocel Ø 6,3 x 80 x 102 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-364W Pružinová ocel Ø 6,3 x 80 x 102 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-364W Pružinová ocel Ø 6,3 x 80 x 102 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-364W Pružinová ocel Ø 6,3 x 80 x 102 mm

síla-dráha-výpočet Tlačná pružina D-364W

Formulář dotazu Tlačná pružina D-364W Pružinová ocel Ø 6,3 x 80 x 102 mm

Formulář dotazu Tlačná pružina D-364W

Podobné tlačné pružiny pro Tlačná pružina D-364W Pružinová ocel Ø 6,3 x 80 x 102 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-364W	EN 10270-1	6,3	86,3	102	535,646	42,19	59,81	3,5	8,956	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364W	1.4310	6,3	86,3	102	460,064	42,19	59,81	3,5	7,692	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-339J-10	68	91	4,662	EN 10270-1	279,555	31,03	59,97	69,3 \| 79,8 \| 76,0 \| 52,1
D-339Z-01	75	117	5,304	EN 10270-1	438,119	34,4	82,61	73,6 \| 84,5 \| 77,1 \| 59,2
D-314	54	99	5,961	EN 10270-1	431,102	26,68	72,32	74,2 \| 74,4 \| 81,6 \| 66,6
D-364R-56	90	95	6,365	EN 10270-1	341,966	41,27	53,73	80,9 \| 94,8 \| 76,8 \| 71,1
D-364E-04	80	120	6,441	EN 10270-1	531,61	37,47	82,53	82,0 \| 88,3 \| 85,9 \| 71,9
D-364R-31	69	88	7,148	EN 10270-1	264,467	51	37	73,5 \| 85,0 \| 55,6 \| 79,8
D-340	68	120	7,275	EN 10270-1	629,924	33,42	86,58	79,8 \| 81,1 \| 77,1 \| 81,2
D-364W	86,3	102	8,956	EN 10270-1	535,646	42,19	59,81	100,0 \| 100,0 \| 100,0 \| 100,0
D-345A	55	100	9,261	EN 10270-1	515,163	44,38	55,63	90,6 \| 80,4 \| 94,6 \| 96,7
D-389S	108	115	9,273	EN 10270-1	472,57	64,04	50,96	88,6 \| 82,5 \| 86,7 \| 96,6
D-364E-10	70	95	9,926	EN 10270-1	584,141	36,15	58,85	90,8 \| 87,2 \| 95,0 \| 90,2
D-364E-02	80	80	10,02	EN 10270-1	520,839	28,02	51,98	89,2 \| 86,1 \| 92,1 \| 89,4
D-364R-60	77	102	10,54	EN 10270-1	658,619	39,51	62,49	89,4 \| 94,8 \| 88,5 \| 85,0
D-369C	78,3	110	12,285	EN 10270-1	845,433	41,18	68,82	80,8 \| 94,5 \| 75,1 \| 72,9
D-389E-20	89	115	12,675	EN 10270-1	874,706	45,99	69,01	78,8 \| 91,9 \| 74,0 \| 70,7
D-394A	98	125	16,354	EN 10270-1	1191,4	52,15	72,85	67,0 \| 82,8 \| 63,5 \| 54,8
D-370	69,3	105	18,338	EN 10270-1	1188,958	40,16	64,84	70,0 \| 92,5 \| 68,6 \| 48,8
D-369B	78,3	75	19,11	EN 10270-1	841,392	30,97	44,03	67,9 \| 88,1 \| 68,6 \| 46,9
D-389F	75	102	22,226	EN 10270-1	1279,828	44,42	57,58	67,2 \| 92,3 \| 69,1 \| 40,3
D-395	88	125	23,286	EN 10270-1	1723,143	51	74	60,2 \| 86,1 \| 56,0 \| 38,5
D-399A	81	98	30,647	EN 10270-1	1461,959	50,3	47,7	59,0 \| 89,6 \| 58,2 \| 29,2
D-400	71	95	47,68	EN 10270-1	2173,994	49,4	45,6	51,3 \| 84,7 \| 50,4 \| 18,8
D-425	90	115	56,85	EN 10270-1	3021,003	61,86	53,14	50,5 \| 82,5 \| 53,3 \| 15,8

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina D-364W

Země původu: DE, German; Tlačná pružina D-364W
