Tlačná pružina D-389P Pružinová ocel Ø 7 x 27 x 68 mm

Name: D-389P - Tlacné pružiny
SKU: D-389P
Availability: InStock

Cenová stupnice - Tlačná pružina D-389P

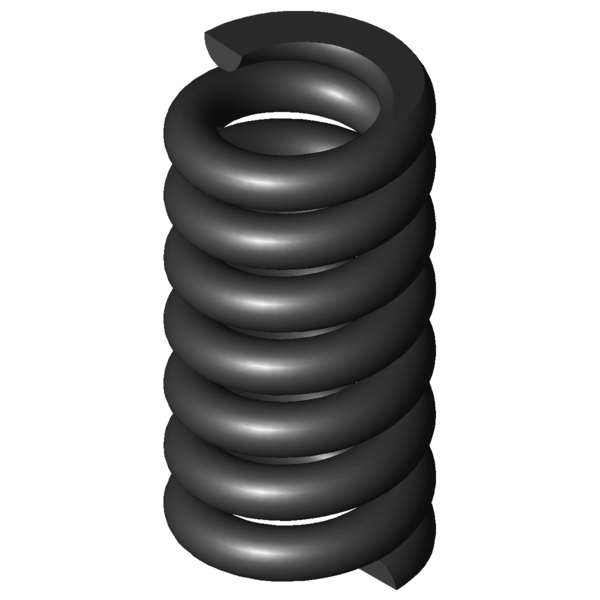

Obrázek produktu Tlačná pružina D-389P

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	7	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	27	mm	Střední průměr vinutí
De	34	mm	Vnější průměr vinutí
Dd	19	mm	Největší průměr trnu
Dh	35,2	mm	Nejmenší průměr dutinky
L0	68	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	2438,149	N	Maximální síla při statickém zatížení
Ln	57,21	mm	Nejmenší délka při statickém zatížení
sn	10,79	mm	Největší dráha pružiny při statickém zatížení
Fndyn	1904,73	N	Maximální síla při dynamickém zatížení
Lndyn	59,57	mm	Nejmenší délka při dynamickém zatížení
shdyn	5,66	mm	Největší dráha pružiny při dynamickém zatížení
S	11,091	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	225,947	N/mm	Tuhost pružiny
Gew	193,5269	g	Hmotnost výrobku
Fntol	365,55	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	286,05	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1	mm	(+/-) Tolerance průměru vinutí
L0tol	3,4	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	AG	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-389P	EN 10270-1	7	34	68	2438,149	57,21	10,79	5,5	225,947	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389P	1.4310	7	34	68	2094,116	57,21	10,79	5,5	194,065	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-329B	35	76	12,506	EN 10270-1	433,681	41,32	34,68	37,1 \| 81,3 \| 24,5 \| 5,5
D-325A	36	61	14,471	EN 10270-1	386,199	34,31	26,69	38,3 \| 80,4 \| 28,1 \| 6,4
D-329B-01	30	70	22,828	EN 10270-1	724,851	38,25	31,75	40,9 \| 80,8 \| 31,9 \| 10,1
D-355A	37	63	35,329	EN 10270-1	744,049	41,94	21,06	47,3 \| 85,3 \| 40,9 \| 15,6
D-356	37	75	35,329	EN 10270-1	1168,001	41,94	33,06	46,9 \| 84,7 \| 40,3 \| 15,6
D-339P	32	60,4	36,522	EN 10270-1	832,288	37,61	22,79	46,4 \| 82,4 \| 40,7 \| 16,2
D-359A-02	34	68	43,511	EN 10270-1	1021,916	44,51	23,49	51,2 \| 90,5 \| 43,9 \| 19,3
D-361A	30	72	47,941	EN 10270-1	654,697	58,34	13,66	52,9 \| 84,7 \| 52,9 \| 21,2
D-364L	38	70	49,375	EN 10270-1	1191,939	45,86	24,14	52,3 \| 88,4 \| 46,8 \| 21,9
D-364R-91	39	68	66,799	EN 10270-1	1215,912	49,8	18,2	58,4 \| 91,0 \| 54,6 \| 29,6
D-364R-03	39	64	74,127	EN 10270-1	1784,495	39,93	24,07	60,0 \| 88,1 \| 59,0 \| 32,8
D-364R-48	33,6	66	82,982	EN 10270-1	1640,136	46,24	19,77	63,2 \| 92,0 \| 60,9 \| 36,7
D-365RA	28	66	118,854	EN 10270-1	902,341	58,41	7,59	64,3 \| 86,5 \| 53,7 \| 52,6
D-389A-03	39	64	162,453	EN 10270-1	2810,439	46,7	17,3	79,6 \| 92,3 \| 74,6 \| 71,9
D-389P	34	68	225,947	EN 10270-1	2438,149	57,21	10,79	100,0 \| 100,0 \| 100,0 \| 100,0
D-389R-01	27,8	70	453,021	EN 10270-1	4187,614	60,76	9,24	71,6 \| 93,0 \| 71,9 \| 49,9

Počet podobných kovových pružin: 15
