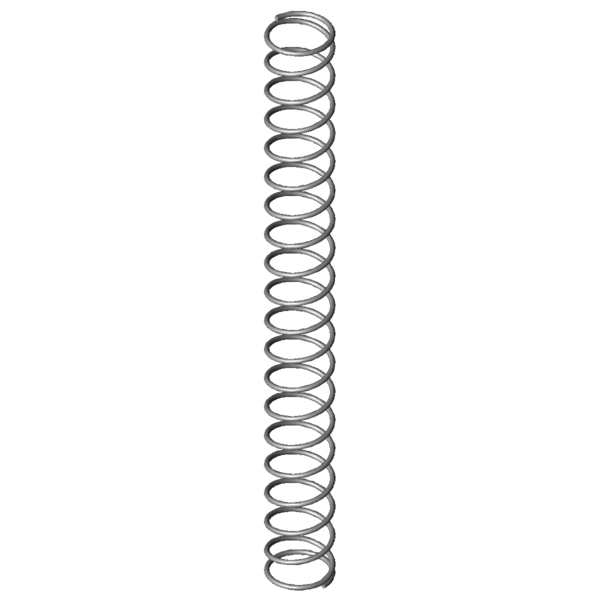

Domov » Výrobek » Tlacné pružiny » vd-006 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-006 Nerezová ocel Ø 0,2 x 2,5 x 25,3 mm Cenová stupnice - Tlačná pružina VD-006 Množství Jedn. cena [EUR] 1 4,8500 EUR 2 3,4200 EUR 3 3,2600 EUR 7 1,8400 EUR 17 0,8300 EUR 37 0,5200 EUR 75 0,3400 EUR 125 0,2817 EUR 175 0,2192 EUR 250 0,1878 EUR 350 0,1452 EUR 450 0,1264 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-006 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-006 Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 0,2 mm Prumer drátu Di mm Vnitřní průměr vinutí D 2,5 mm Střední průměr vinutí De 2,7 mm Vnější průměr vinutí Dd 2 mm Největší průměr trnu Dh 3,1 mm Nejmenší průměr dutinky L0 25,3 mm Délka nenapnuté pružiny Lk 22,87 mm Vzpěrná délka Fn 0,952 N Maximální síla při statickém zatížení Ln 5,64 mm Nejmenší délka při statickém zatížení sn 19,66 mm Největší dráha pružiny při statickém zatížení Fndyn 0,922 N Maximální síla při dynamickém zatížení Lndyn 6,26 mm Nejmenší délka při dynamickém zatížení shdyn 7,51 mm Největší dráha pružiny při dynamickém zatížení S 1,341 mm Stoupání pružiny (mezi dvěma středy vinutí) n 18,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 0,048 N/mm Tuhost pružiny Gew 0,04 g Hmotnost výrobku Fntol 0,1 N (+/-) Tolerance pro statickou maximální sílu Fndtol 0,1 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,15 mm (+/-) Tolerance průměru vinutí L0tol 1,7 mm (+/-) Tolerance délky nenapnuté pružiny PG D - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny CAD výkres Tlačná pružina VD-006 Datový list Tlačná pružina VD-006 Nerezová ocel Ø 0,2 x 2,5 x 25,3 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-006 Nerezová ocel Ø 0,2 x 2,5 x 25,3 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-006 Nerezová ocel Ø 0,2 x 2,5 x 25,3 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-006 Nerezová ocel Ø 0,2 x 2,5 x 25,3 mm síla-dráha-výpočet Tlačná pružina VD-006 Formulář dotazu Tlačná pružina VD-006 Nerezová ocel Ø 0,2 x 2,5 x 25,3 mm Formulář dotazu Tlačná pružina VD-006 Podobný Tlačná pružina D-006 Pružinová ocel Ø 0,2 x 2,5 x 25,3 mm Podobný Tlačná pružina D-006 Číslo celního sazebníku: 73202081; Tlačná pružina VD-006 Země původu: DE, German; Tlačná pružina VD-006 Obrázek produktu - Tlacné pružiny VD-006 QR-Code: Tlačná pružina VD-006
