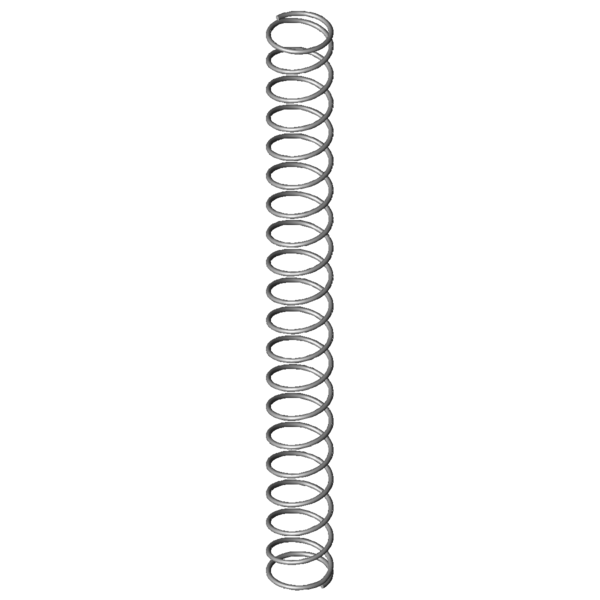

Domov » Výrobek » Tlacné pružiny » vd-016a Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Zpět na přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-016A Nerezová ocel Ø 0,25 x 3,2 x 34,1 mm Cenová stupnice - Tlačná pružina VD-016A Množství Jedn. cena [EUR] 1 4,8500 EUR 2 3,4200 EUR 3 3,2600 EUR 7 1,8400 EUR 17 0,8300 EUR 37 0,5200 EUR 75 0,3400 EUR 125 0,2817 EUR 175 0,2192 EUR 250 0,1878 EUR 350 0,1452 EUR 450 0,1264 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-016A Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-016A Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající vinutí - Stav konců pružiny F1 - N Síla předepjaté pružiny L1 - mm Délka předepjaté pružiny s1 - mm Dráha předepjaté pružiny F2 - N Síla napnuté pružiny L2 - mm Délka napnuté pružiny s2 - mm Dráha napnuté pružiny d 0,25 mm Prumer drátu Di - mm Vnitřní průměr vinutí D 3,2 mm Střední průměr vinutí De 3,45 mm Vnější průměr vinutí Dd 2,5 mm Největší průměr trnu Dh 4 mm Nejmenší průměr dutinky L0 34,1 mm Délka nenapnuté pružiny Lk 30,49 mm Vzpěrná délka Fn 1,522 N Maximální síla při statickém zatížení Ln 7,1 mm Nejmenší délka při statickém zatížení sn 27 mm Největší dráha pružiny při statickém zatížení Fndyn 1,477 N Maximální síla při dynamickém zatížení Lndyn 7,9 mm Nejmenší délka při dynamickém zatížení shdyn 9,26 mm Největší dráha pružiny při dynamickém zatížení S 1,809 mm Stoupání pružiny (mezi dvěma středy vinutí) n 18,5 Kus Počet pružících vinutí nt - Kus Celkový počet vinutí R 0,056 N/mm Tuhost pružiny Gew 0,08 g Hmotnost výrobku Fntol 0,14 N (+/-) Tolerance pro statickou maximální sílu Fndtol 0,14 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,2 mm (+/-) Tolerance průměru vinutí L0tol 2,12 mm (+/-) Tolerance délky nenapnuté pružiny PG D - Cenová skupina pro tento výrobek F1tol - N (+/-) Tolerance síly předepjaté pružiny F2tol - N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-016A Nerezová ocel Ø 0,25 x 3,2 x 34,1 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-016A Nerezová ocel Ø 0,25 x 3,2 x 34,1 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-016A Nerezová ocel Ø 0,25 x 3,2 x 34,1 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-016A Nerezová ocel Ø 0,25 x 3,2 x 34,1 mm síla-dráha-výpočet Tlačná pružina VD-016A Formulář dotazu Tlačná pružina VD-016A Nerezová ocel Ø 0,25 x 3,2 x 34,1 mm Formulář dotazu Tlačná pružina VD-016A Číslo celního sazebníku: 73202081; Tlačná pružina VD-016A Země původu: DE, German; Tlačná pružina VD-016A Obrázek produktu - Tlacné pružiny VD-016A QR-Code: Tlačná pružina VD-016A
