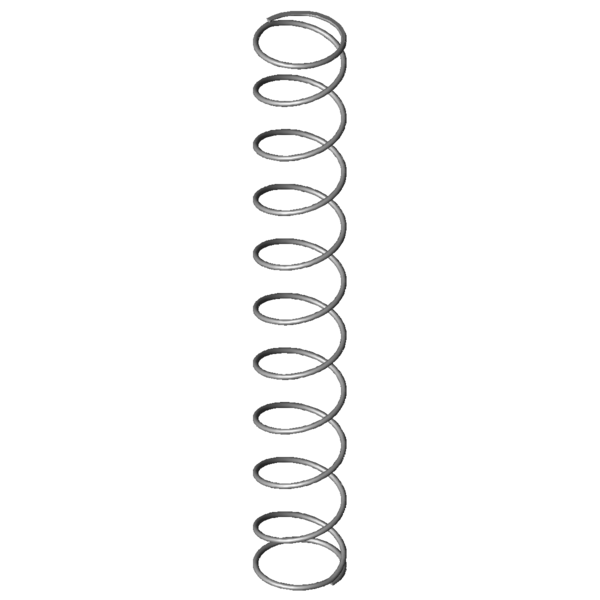

Domov » Výrobek » Tlacné pružiny » vd-090z Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-090Z Nerezová ocel Ø 0,63 x 9,87 x 72,4 mm Cenová stupnice - Tlačná pružina VD-090Z Množství Jedn. cena [EUR] 1 4,9400 EUR 2 3,4800 EUR 3 3,3200 EUR 7 1,9900 EUR 17 1,0000 EUR 37 0,6100 EUR 75 0,4600 EUR 125 0,3945 EUR 175 0,3631 EUR 250 0,3193 EUR 350 0,2780 EUR 450 0,2212 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-090Z Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-090Z Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 0,63 mm Prumer drátu Di mm Vnitřní průměr vinutí D 9,87 mm Střední průměr vinutí De 10,5 mm Vnější průměr vinutí Dd 8,7 mm Největší průměr trnu Dh 11,6 mm Nejmenší průměr dutinky L0 72,4 mm Délka nenapnuté pružiny Lk 54,54 mm Vzpěrná délka Fn 9,409 N Maximální síla při statickém zatížení Ln 10,05 mm Nejmenší délka při statickém zatížení sn 62,35 mm Největší dráha pružiny při statickém zatížení Fndyn 9,16 N Maximální síla při dynamickém zatížení Lndyn 11,7 mm Nejmenší délka při dynamickém zatížení shdyn 13,64 mm Největší dráha pružiny při dynamickém zatížení S 7,555 mm Stoupání pružiny (mezi dvěma středy vinutí) n 9,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 0,151 N/mm Tuhost pružiny Gew 0,8787 g Hmotnost výrobku Fntol 0,74 N (+/-) Tolerance pro statickou maximální sílu Fndtol 0,73 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,35 mm (+/-) Tolerance průměru vinutí L0tol 3,95 mm (+/-) Tolerance délky nenapnuté pružiny PG F - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-090Z Nerezová ocel Ø 0,63 x 9,87 x 72,4 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-090Z Nerezová ocel Ø 0,63 x 9,87 x 72,4 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-090Z Nerezová ocel Ø 0,63 x 9,87 x 72,4 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-090Z Nerezová ocel Ø 0,63 x 9,87 x 72,4 mm síla-dráha-výpočet Tlačná pružina VD-090Z Formulář dotazu Tlačná pružina VD-090Z Nerezová ocel Ø 0,63 x 9,87 x 72,4 mm Formulář dotazu Tlačná pružina VD-090Z Číslo celního sazebníku: 73202081; Tlačná pružina VD-090Z Země původu: DE, German; Tlačná pružina VD-090Z Obrázek produktu - Tlacné pružiny VD-090Z QR-Code: Tlačná pružina VD-090Z
