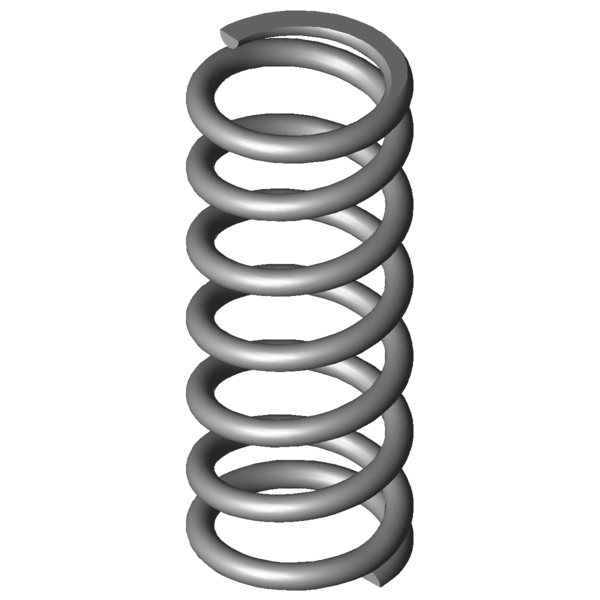

ZnačkaHodnotaJednotkaPopis
Druh materiálu
EN 10270-3-1.4310
-
Druh materiálu
Stav konců pružiny
Dosedající a broušené vinutí
-
Stav konců pružiny
F1
N
Síla předepjaté pružiny
L1
mm
Délka předepjaté pružiny
s1
mm
Dráha předepjaté pružiny
F2
N
Síla napnuté pružiny
L2
mm
Délka napnuté pružiny
s2
mm
Dráha napnuté pružiny
d
0,75
mm
Prumer drátu
Di
mm
Vnitřní průměr vinutí
D
5,25
mm
Střední průměr vinutí
De
6
mm
Vnější průměr vinutí
Dd
4
mm
Největší průměr trnu
Dh
6,6
mm
Nejmenší průměr dutinky
L0
15
mm
Délka nenapnuté pružiny
Lk
mm
Vzpěrná délka
Fn
30,123
N
Maximální síla při statickém zatížení
Ln
6,34
mm
Nejmenší délka při statickém zatížení
sn
8,66
mm
Největší dráha pružiny při statickém zatížení
Fndyn
25,568
N
Maximální síla při dynamickém zatížení
Lndyn
7,65
mm
Nejmenší délka při dynamickém zatížení
shdyn
1,72
mm
Největší dráha pružiny při dynamickém zatížení
S
2,591
mm
Stoupání pružiny (mezi dvěma středy vinutí)
n
5,5
Kus
Počet pružících vinutí
nt
Kus
Celkový počet vinutí
R
3,479
N/mm
Tuhost pružiny
Gew
0,432
g
Hmotnost výrobku
Fntol
2,14
N
(+/-) Tolerance pro statickou maximální sílu
Fndtol
2,05
N
(+/-) Tolerance pro dynamickou maximální sílu
Detol
0,2
mm
(+/-) Tolerance průměru vinutí
L0tol
0,49
mm
(+/-) Tolerance délky nenapnuté pružiny
PG
H
-
Cenová skupina pro tento výrobek
F1tol
N
(+/-) Tolerance síly předepjaté pružiny
F2tol
N
(+/-) Tolerance síly napnuté pružiny
