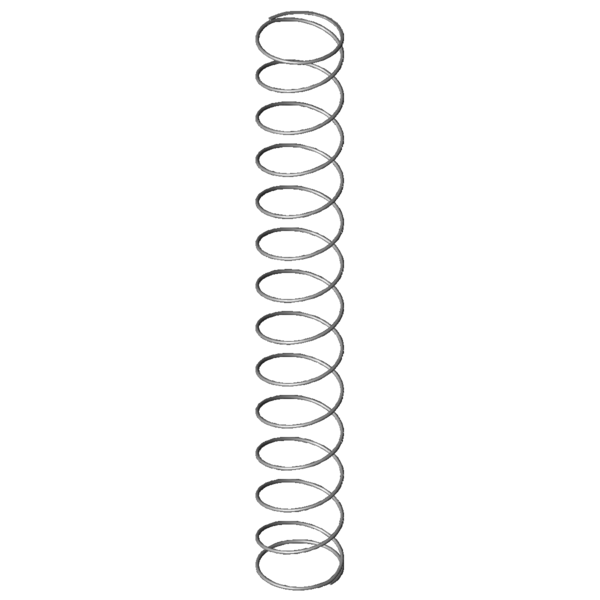

Domov » Výrobek » Tlacné pružiny » vd-207jd Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-207JD Nerezová ocel Ø 1,5 x 34 x 260 mm Cenová stupnice - Tlačná pružina VD-207JD Množství Jedn. cena [EUR] 1 5,4200 EUR 2 3,8200 EUR 3 3,6400 EUR 7 2,6600 EUR 17 1,3800 EUR 37 1,0200 EUR 75 0,8900 EUR 125 0,5823 EUR 175 0,5445 EUR 250 0,4945 EUR 350 0,4610 EUR 450 0,4169 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-207JD Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-207JD Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 1,5 mm Prumer drátu Di mm Vnitřní průměr vinutí D 34 mm Střední průměr vinutí De 35,5 mm Vnější průměr vinutí Dd 31 mm Největší průměr trnu Dh 36,8 mm Nejmenší průměr dutinky L0 260 mm Délka nenapnuté pružiny Lk 202 mm Vzpěrná délka Fn 20,009 N Maximální síla při statickém zatížení Ln 38,08 mm Nejmenší délka při statickém zatížení sn 221,93 mm Největší dráha pružiny při statickém zatížení Fndyn 19,272 N Maximální síla při dynamickém zatížení Lndyn 46,25 mm Nejmenší délka při dynamickém zatížení shdyn 133,37 mm Největší dráha pružiny při dynamickém zatížení S 20,68 mm Stoupání pružiny (mezi dvěma středy vinutí) n 12,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 0,09 N/mm Tuhost pružiny Gew 21,6346 g Hmotnost výrobku Fntol 2,99 N (+/-) Tolerance pro statickou maximální sílu Fndtol 2,88 N (+/-) Tolerance pro dynamickou maximální sílu Detol 1,06 mm (+/-) Tolerance průměru vinutí L0tol 22,6 mm (+/-) Tolerance délky nenapnuté pružiny PG L - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-207JD Nerezová ocel Ø 1,5 x 34 x 260 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-207JD Nerezová ocel Ø 1,5 x 34 x 260 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-207JD Nerezová ocel Ø 1,5 x 34 x 260 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-207JD Nerezová ocel Ø 1,5 x 34 x 260 mm síla-dráha-výpočet Tlačná pružina VD-207JD Formulář dotazu Tlačná pružina VD-207JD Nerezová ocel Ø 1,5 x 34 x 260 mm Formulář dotazu Tlačná pružina VD-207JD Číslo celního sazebníku: 73202081; Tlačná pružina VD-207JD Země původu: DE, German; Tlačná pružina VD-207JD Obrázek produktu - Tlacné pružiny VD-207JD QR-Code: Tlačná pružina VD-207JD
