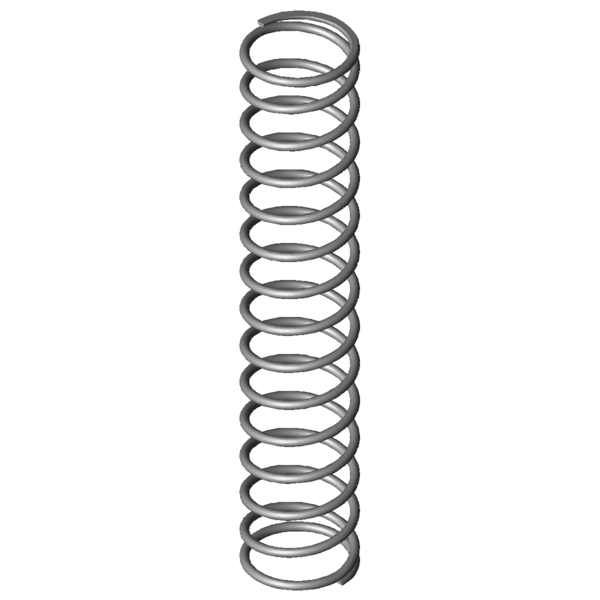

Domov » Výrobek » Tlacné pružiny » vd-212e Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-212E Nerezová ocel Ø 1,6 x 18,2 x 104 mm Cenová stupnice - Tlačná pružina VD-212E Množství Jedn. cena [EUR] 1 5,2700 EUR 2 3,7200 EUR 3 3,5400 EUR 7 2,5100 EUR 17 1,2200 EUR 37 0,9000 EUR 75 0,7300 EUR 125 0,5070 EUR 175 0,4444 EUR 250 0,4132 EUR 350 0,3853 EUR 450 0,3536 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-212E Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-212E Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 1,6 mm Prumer drátu Di mm Vnitřní průměr vinutí D 18,2 mm Střední průměr vinutí De 19,8 mm Vnější průměr vinutí Dd 15,9 mm Největší průměr trnu Dh 20,8 mm Nejmenší průměr dutinky L0 104 mm Délka nenapnuté pružiny Lk 52,13 mm Vzpěrná délka Fn 51,328 N Maximální síla při statickém zatížení Ln 31,15 mm Nejmenší délka při statickém zatížení sn 72,85 mm Největší dráha pružiny při statickém zatížení Fndyn 49,089 N Maximální síla při dynamickém zatížení Lndyn 34,33 mm Nejmenší délka při dynamickém zatížení shdyn 37,49 mm Největší dráha pružiny při dynamickém zatížení S 7,585 mm Stoupání pružiny (mezi dvěma středy vinutí) n 13,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 0,705 N/mm Tuhost pružiny Gew 14,0852 g Hmotnost výrobku Fntol 3,81 N (+/-) Tolerance pro statickou maximální sílu Fndtol 3,77 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,45 mm (+/-) Tolerance průměru vinutí L0tol 4,31 mm (+/-) Tolerance délky nenapnuté pružiny PG K - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-212E Nerezová ocel Ø 1,6 x 18,2 x 104 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-212E Nerezová ocel Ø 1,6 x 18,2 x 104 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-212E Nerezová ocel Ø 1,6 x 18,2 x 104 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-212E Nerezová ocel Ø 1,6 x 18,2 x 104 mm síla-dráha-výpočet Tlačná pružina VD-212E Formulář dotazu Tlačná pružina VD-212E Nerezová ocel Ø 1,6 x 18,2 x 104 mm Formulář dotazu Tlačná pružina VD-212E Číslo celního sazebníku: 73202081; Tlačná pružina VD-212E Země původu: DE, German; Tlačná pružina VD-212E Obrázek produktu - Tlacné pružiny VD-212E QR-Code: Tlačná pružina VD-212E
