Tlačná pružina VD-257E-04 Nerezová ocel Ø 2 x 10,3 x 38 mm

Cenová stupnice - Tlačná pružina VD-257E-04

Množství	Jedn. cena [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Tlačná pružina Nakoupit

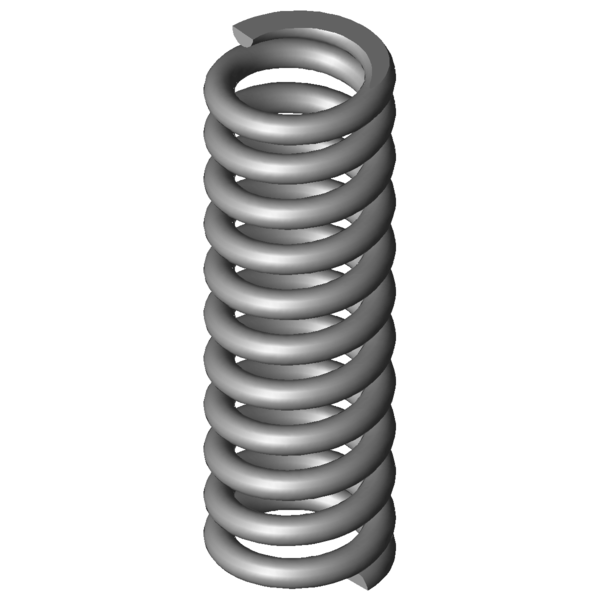

Obrázek produktu Tlačná pružina VD-257E-04

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-257E-04

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	10,3	mm	Střední průměr vinutí
De	12,3	mm	Vnější průměr vinutí
Dd	7,8	mm	Největší průměr trnu
Dh	12,9	mm	Nejmenší průměr dutinky
L0	38	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	166,476	N	Maximální síla při statickém zatížení
Ln	25,66	mm	Nejmenší délka při statickém zatížení
sn	12,34	mm	Největší dráha pružiny při statickém zatížení
Fndyn	148,484	N	Maximální síla při dynamickém zatížení
Lndyn	26,99	mm	Nejmenší délka při dynamickém zatížení
shdyn	6,15	mm	Největší dráha pružiny při dynamickém zatížení
S	3,789	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	9,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	13,486	N/mm	Tuhost pružiny
Gew	9,2409	g	Hmotnost výrobku
Fntol	17,19	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	16,93	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,09	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	L	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-257E-04 Nerezová ocel Ø 2 x 10,3 x 38 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-257E-04 Nerezová ocel Ø 2 x 10,3 x 38 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-257E-04 Nerezová ocel Ø 2 x 10,3 x 38 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-257E-04 Nerezová ocel Ø 2 x 10,3 x 38 mm

síla-dráha-výpočet Tlačná pružina VD-257E-04

Formulář dotazu Tlačná pružina VD-257E-04 Nerezová ocel Ø 2 x 10,3 x 38 mm

Formulář dotazu Tlačná pružina VD-257E-04

Podobné tlačné pružiny pro Tlačná pružina VD-257E-04 Nerezová ocel Ø 2 x 10,3 x 38 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-257E-04	1.4310	2	12,3	38	166,476	25,66	12,34	9,5	13,486	100,0 \| 100,0 \| 100,0 \| 100,0
D-257E-04	EN 10270-1	2	12,3	38	193,826	25,66	12,34	9,5	15,702	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-180O-01	13	41	1,472	1.4310	40,336	13,61	27,39	42,7 \| 82,4 \| 34,6 \| 10,9
VD-190D	13	40	1,549	1.4310	37,808	15,6	24,4	44,1 \| 84,0 \| 36,6 \| 11,5
VD-179L	12	34	1,799	1.4310	43,623	9,75	24,25	44,2 \| 80,7 \| 38,5 \| 13,3
VD-180O	13	34,4	2,008	1.4310	47,751	10,62	23,78	45,6 \| 81,7 \| 40,3 \| 14,9
VD-219A	14,1	38	3,454	1.4310	64,229	19,41	18,59	55,7 \| 89,1 \| 52,5 \| 25,6
VD-207KC	12,5	38,8	3,915	1.4310	81,231	18,05	20,75	57,9 \| 90,4 \| 54,1 \| 29,0
VD-222C	12,7	41	4,414	1.4310	88,196	21,02	19,98	60,0 \| 89,8 \| 57,4 \| 32,7
VD-222B	12,7	35	4,933	1.4310	78,226	19,14	15,86	62,9 \| 89,7 \| 62,4 \| 36,6
VD-207K-04	11,5	38	5,211	1.4310	104,879	17,88	20,13	63,4 \| 89,5 \| 62,2 \| 38,6
VD-227A-04	11,5	38	6,221	1.4310	107,045	20,79	17,21	68,4 \| 91,2 \| 68,0 \| 46,1
VD-225	11,6	40,5	6,746	1.4310	142,011	19,45	21,05	70,4 \| 89,4 \| 72,0 \| 50,0
VD-227E	11	37,1	7,267	1.4310	119,135	20,71	16,39	72,1 \| 89,0 \| 73,4 \| 53,9
VD-234A	12	39,8	9,111	1.4310	150,939	23,23	16,57	81,5 \| 94,3 \| 82,6 \| 67,5
VD-257E-05	12,3	44	11,647	1.4310	173,832	29,08	14,92	90,4 \| 95,5 \| 89,2 \| 86,4
VD-257E-04	12,3	38	13,486	1.4310	166,476	25,66	12,34	100,0 \| 100,0 \| 100,0 \| 100,0
VD-260	12	38,5	16,471	1.4310	249,735	23,34	15,16	84,9 \| 98,8 \| 74,0 \| 81,9
VD-257E-03	12,3	32	17,083	1.4310	186,256	21,1	10,9	87,5 \| 94,7 \| 88,9 \| 79,0
VD-263Q-05	12,3	44	18,086	1.4310	220,919	31,79	12,21	84,7 \| 92,4 \| 87,2 \| 74,6
VD-263Q-04	12,3	38	20,942	1.4310	208,354	28,05	9,95	80,6 \| 97,0 \| 80,3 \| 64,4
VD-263V-05	12,3	44	27,09	1.4310	347,07	31,19	12,81	70,8 \| 90,5 \| 72,1 \| 49,8
VD-263Q-03	12,3	32	28,421	1.4310	289,129	21,83	10,17	69,7 \| 91,7 \| 70,0 \| 47,5
VD-263T	11	36,5	31,661	1.4310	272,552	27,89	8,61	66,7 \| 92,1 \| 65,4 \| 42,6
VD-263V-04	12,3	38	31,871	1.4310	343,724	27,22	10,78	68,4 \| 95,0 \| 67,9 \| 42,3
VD-263V-03	12,3	32	38,7	1.4310	338,943	23,24	8,76	61,6 \| 89,8 \| 60,1 \| 34,9

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina VD-257E-04

Země původu: DE, German; Tlačná pružina VD-257E-04
