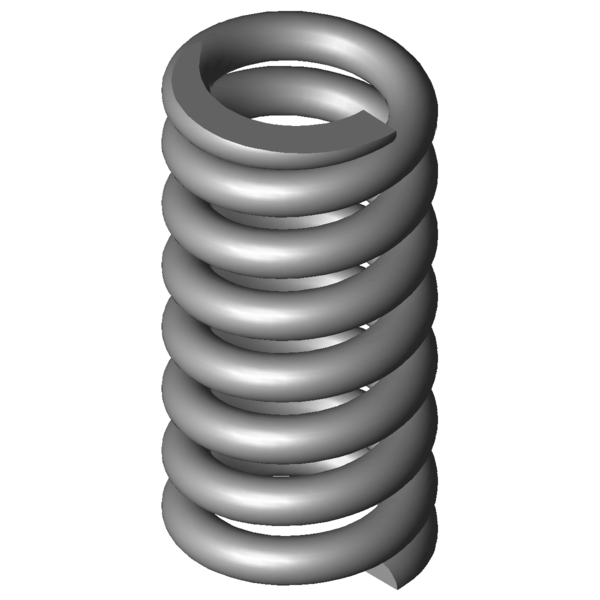

Tlačná pružina VD-263Q-02 Nerezová ocel Ø 2,2 x 10,1 x 25 mm

Cenová stupnice - Tlačná pružina VD-263Q-02

Množství Jedn. cena [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Tlačná pružina Nakoupit

Obrázek produktu Tlačná pružina VD-263Q-02
Obrázek produktu Tlačná pružina VD-263Q-02
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-263Q-02

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 2,2 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 10,1 mm Střední průměr vinutí
De 12,3 mm Vnější průměr vinutí
Dd 7,4 mm Největší průměr trnu
Dh 12,9 mm Nejmenší průměr dutinky
L0 25 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 187,761 N Maximální síla při statickém zatížení
Ln 19,34 mm Nejmenší délka při statickém zatížení
sn 5,66 mm Největší dráha pružiny při statickém zatížení
Fndyn 158,825 N Maximální síla při dynamickém zatížení
Lndyn 20,21 mm Nejmenší délka při dynamickém zatížení
shdyn 3,8 mm Největší dráha pružiny při dynamickém zatížení
S 3,8 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 6 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 33,158 N/mm Tuhost pružiny
Gew 7,6274 g Hmotnost výrobku
Fntol 28,19 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 27,68 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,3 mm (+/-) Tolerance průměru vinutí
L0tol 0,63 mm (+/-) Tolerance délky nenapnuté pružiny
PG J - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-263Q-02 Nerezová ocel Ø 2,2 x 10,1 x 25 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-263Q-02 Nerezová ocel Ø 2,2 x 10,1 x 25 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-263Q-02 Nerezová ocel Ø 2,2 x 10,1 x 25 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-263Q-02 Nerezová ocel Ø 2,2 x 10,1 x 25 mm

síla-dráha-výpočet Tlačná pružina VD-263Q-02

Formulář dotazu Tlačná pružina VD-263Q-02 Nerezová ocel Ø 2,2 x 10,1 x 25 mm

Formulář dotazu Tlačná pružina VD-263Q-02

Podobné tlačné pružiny pro Tlačná pružina VD-263Q-02 Nerezová ocel Ø 2,2 x 10,1 x 25 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
VD-263Q-02 1.4310 2,2 12,3 25 187,761 19,34 5,66 6 33,158 100,0 | 100,0 | 100,0 | 100,0
D-263Q-02 EN 10270-1 2,2 12,3 25 218,608 19,34 5,66 6 38,605 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
VD-180N 13 22,8 3,155 1.4310 47,866 7,63 15,17 40,3 | 80,1 | 31,4 | 9,5
VD-207 13,4 23 3,891 1.4310 45,63 11,27 11,73 43,5 | 82,5 | 36,3 | 11,7
VD-218A 14,1 26 5,338 1.4310 65,736 13,69 12,31 47,3 | 85,4 | 40,5 | 16,1
VD-207KB 12,5 26,2 6,051 1.4310 81,444 12,74 13,46 49,4 | 87,3 | 42,7 | 18,2
VD-207K-03 11,5 25 6,815 1.4310 72,408 14,38 10,63 51,2 | 87,2 | 45,9 | 20,5
VD-222A-14 12,7 26 7,624 1.4310 94,913 13,55 12,45 53,2 | 88,6 | 48,0 | 23,0
VD-218 14,1 24 8,389 1.4310 113,666 10,45 13,55 53,9 | 85,3 | 51,2 | 25,3
VD-233 13 28 8,717 1.4310 76,416 19,23 8,77 55,8 | 88,6 | 52,6 | 26,3
VD-227A-02 11,5 25 9,85 1.4310 105,282 14,31 10,69 57,6 | 88,7 | 54,5 | 29,7
VD-224 11,6 27 10,426 1.4310 141,842 13,4 13,6 58,9 | 86,5 | 58,6 | 31,4
VD-233B 12 24,6 15,737 1.4310 151,601 14,97 9,63 69,9 | 92,6 | 69,8 | 47,5
VD-234BA 11 24 18,148 1.4310 128,332 16,93 7,07 72,7 | 89,1 | 74,2 | 54,7
VD-257E-02 12,3 25 23,295 1.4310 197,127 16,54 8,46 82,8 | 97,0 | 81,1 | 70,2
VD-259 12 26,5 25,455 1.4310 254,227 16,51 9,99 78,7 | 94,3 | 65,3 | 76,7
VD-263Q-02 12,3 25 33,158 1.4310 187,761 19,34 5,66 100,0 | 100,0 | 100,0 | 100,0
VD-263V-02 12,3 25 49,255 1.4310 282,3 19,27 5,73 82,6 | 97,9 | 82,6 | 67,3
VD-288C 13 26,7 53,683 1.4310 333,435 20,49 6,21 75,9 | 92,1 | 73,7 | 61,8
VD-263S 11 23 54,688 1.4310 273,416 18 5 77,7 | 93,8 | 78,5 | 60,7
Počet podobných kovových pružin: 17

Číslo celního sazebníku: 73202081; Tlačná pružina VD-263Q-02

Země původu: DE, German; Tlačná pružina VD-263Q-02
