Tlačná pružina VD-263VB Nerezová ocel Ø 2,3 x 17,7 x 41,1 mm

Cenová stupnice - Tlačná pružina VD-263VB

Množství	Jedn. cena [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Tlačná pružina Nakoupit

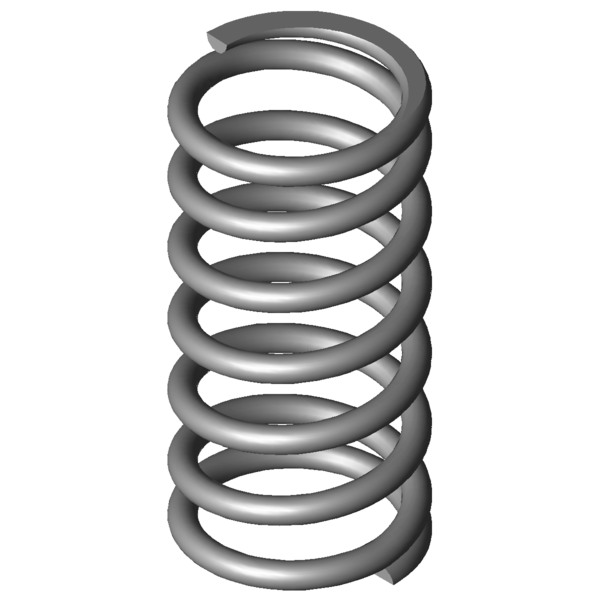

Obrázek produktu Tlačná pružina VD-263VB

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-263VB

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2,3	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	17,7	mm	Střední průměr vinutí
De	20	mm	Vnější průměr vinutí
Dd	14,7	mm	Největší průměr trnu
Dh	20,9	mm	Nejmenší průměr dutinky
L0	41,1	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	172,303	N	Maximální síla při statickém zatížení
Ln	19,64	mm	Nejmenší délka při statickém zatížení
sn	21,46	mm	Největší dráha pružiny při statickém zatížení
Fndyn	162,658	N	Maximální síla při dynamickém zatížení
Lndyn	20,84	mm	Nejmenší délka při dynamickém zatížení
shdyn	8,63	mm	Největší dráha pružiny při dynamickém zatížení
S	7,055	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	8,029	N/mm	Tuhost pružiny
Gew	13,6965	g	Hmotnost výrobku
Fntol	12,72	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	12,55	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,35	mm	(+/-) Tolerance průměru vinutí
L0tol	1,04	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	K	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-263VB Nerezová ocel Ø 2,3 x 17,7 x 41,1 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-263VB Nerezová ocel Ø 2,3 x 17,7 x 41,1 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-263VB Nerezová ocel Ø 2,3 x 17,7 x 41,1 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-263VB Nerezová ocel Ø 2,3 x 17,7 x 41,1 mm

síla-dráha-výpočet Tlačná pružina VD-263VB

Formulář dotazu Tlačná pružina VD-263VB Nerezová ocel Ø 2,3 x 17,7 x 41,1 mm

Formulář dotazu Tlačná pružina VD-263VB

Podobné tlačné pružiny pro Tlačná pružina VD-263VB Nerezová ocel Ø 2,3 x 17,7 x 41,1 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-263VB	1.4310	2,3	20	41,1	172,303	19,64	21,46	5,5	8,029	100,0 \| 100,0 \| 100,0 \| 100,0
D-263VB	EN 10270-1	2,3	20	41,1	200,609	19,64	21,46	5,5	9,348	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-145D-01	18,5	42	0,466	1.4310	16,113	7,46	34,54	39,8 \| 77,9 \| 35,7 \| 5,8
VD-206D-12	20,4	40	1,4	1.4310	42,566	9,6	30,4	50,2 \| 85,4 \| 47,6 \| 17,4
VD-181	17,25	40,5	1,49	1.4310	44,703	10,5	30	49,0 \| 79,7 \| 48,7 \| 18,6
VD-207JW	18,5	38,6	1,639	1.4310	40,877	13,66	24,94	53,1 \| 83,9 \| 54,9 \| 20,4
VD-212C	19,8	44	1,729	1.4310	50,867	14,59	29,41	53,4 \| 87,3 \| 51,2 \| 21,5
VD-207J-70	20	38	1,999	1.4310	55,969	10	28	55,1 \| 85,9 \| 54,6 \| 24,9
VD-233E-10	20	40	2,7	1.4310	68,714	14,55	25,45	62,3 \| 91,1 \| 62,1 \| 33,6
VD-232O	18	45	3,601	1.4310	101,571	16,79	28,21	66,3 \| 86,5 \| 67,5 \| 44,8
VD-245	21	45	3,711	1.4310	101,725	17,59	27,41	68,7 \| 91,2 \| 68,7 \| 46,2
VD-247D-05	20	43,5	4,001	1.4310	99,391	18,66	24,84	71,9 \| 93,8 \| 72,0 \| 49,8
VD-247B	20,5	41	4,02	1.4310	94,428	17,51	23,49	72,6 \| 94,8 \| 73,1 \| 50,1
VD-232K	20	34,1	4,353	1.4310	98,401	11,5	22,6	72,4 \| 87,1 \| 76,0 \| 54,2
VD-240	22	41	5	1.4310	134	14,2	26,8	77,9 \| 92,5 \| 78,9 \| 62,3
VD-274A	22,5	40	7,768	1.4310	144,137	21,45	18,56	91,5 \| 92,7 \| 85,1 \| 96,7
VD-263VB	20	41,1	8,029	1.4310	172,303	19,64	21,46	100,0 \| 100,0 \| 100,0 \| 100,0
VD-278C	19,5	35	12,649	1.4310	176,092	21,08	13,92	92,9 \| 100,0 \| 92,9 \| 85,9
VD-280	18,5	41	15,172	1.4310	303,9	20,97	20,03	74,2 \| 94,8 \| 75,0 \| 52,9
VD-288Q	20	39,5	19,217	1.4310	309,174	23,41	16,09	66,6 \| 92,7 \| 65,4 \| 41,8
VD-288ZA	21,5	45	20,352	1.4310	405,192	25,09	19,91	64,7 \| 87,0 \| 67,7 \| 39,5
VD-304A	23,2	42	20,852	1.4310	317,138	26,79	15,21	62,1 \| 85,3 \| 62,6 \| 38,5
VD-288Z-51	21	41,4	22,096	1.4310	361,468	25,04	16,36	62,9 \| 90,4 \| 62,0 \| 36,3
VD-288X-05	19,4	44	22,961	1.4310	418,243	25,78	18,22	62,6 \| 89,9 \| 63,0 \| 35,0
VD-288Z-56	20	39,5	24,043	1.4310	308,548	26,67	12,83	60,7 \| 90,9 \| 57,8 \| 33,4
VD-288ZB	19,5	40	26,296	1.4310	351,926	26,62	13,38	58,9 \| 90,5 \| 55,7 \| 30,5
VD-288X-04	19,4	38	30,615	1.4310	468,411	22,7	15,3	56,6 \| 89,6 \| 54,0 \| 26,2
VD-313A-05	19,5	44	36,159	1.4310	437,244	31,91	12,09	52,3 \| 86,9 \| 47,9 \| 22,2
VD-310	19,2	40	40,727	1.4310	553,076	26,42	13,58	51,8 \| 88,4 \| 47,2 \| 19,7
VD-313A-04	19,5	38	44,377	1.4310	478,333	27,22	10,78	49,3 \| 86,6 \| 43,1 \| 18,1
VD-339A-02	21	40	82,897	1.4310	597,184	32,8	7,2	41,4 \| 83,4 \| 31,2 \| 9,7
VD-339C	20	40,6	99,432	1.4310	782,727	32,73	7,87	40,9 \| 85,4 \| 29,3 \| 8,1

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202081; Tlačná pružina VD-263VB

Země původu: DE, German; Tlačná pružina VD-263VB
