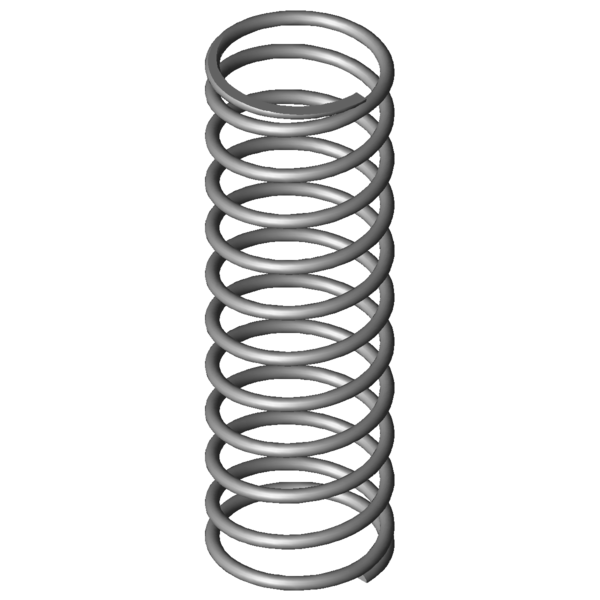

Domov » Výrobek » Tlacné pružiny » vd-268a-05 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-268A-05 Nerezová ocel Ø 2,5 x 29,5 x 100 mm Cenová stupnice - Tlačná pružina VD-268A-05 Množství Jedn. cena [EUR] 1 5,6700 EUR 2 4,0000 EUR 3 3,8100 EUR 7 2,9900 EUR 17 1,5200 EUR 37 1,2000 EUR 75 1,0100 EUR 125 0,7829 EUR 175 0,7387 EUR 250 0,6198 EUR 350 0,5936 EUR 450 0,5368 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-268A-05 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-268A-05 Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 2,5 mm Prumer drátu Di mm Vnitřní průměr vinutí D 29,5 mm Střední průměr vinutí De 32 mm Vnější průměr vinutí Dd 26,3 mm Největší průměr trnu Dh 33,1 mm Nejmenší průměr dutinky L0 100 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 82,916 N Maximální síla při statickém zatížení Ln 37,72 mm Nejmenší délka při statickém zatížení sn 62,28 mm Největší dráha pružiny při statickém zatížení Fndyn 77,779 N Maximální síla při dynamickém zatížení Lndyn 41,58 mm Nejmenší délka při dynamickém zatížení shdyn 49,92 mm Největší dráha pružiny při dynamickém zatížení S 9,75 mm Stoupání pružiny (mezi dvěma středy vinutí) n 10 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 1,331 N/mm Tuhost pružiny Gew 43,1523 g Hmotnost výrobku Fntol 8,14 N (+/-) Tolerance pro statickou maximální sílu Fndtol 8,05 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,5 mm (+/-) Tolerance průměru vinutí L0tol 4,3 mm (+/-) Tolerance délky nenapnuté pružiny PG N - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-268A-05 Nerezová ocel Ø 2,5 x 29,5 x 100 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-268A-05 Nerezová ocel Ø 2,5 x 29,5 x 100 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-268A-05 Nerezová ocel Ø 2,5 x 29,5 x 100 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-268A-05 Nerezová ocel Ø 2,5 x 29,5 x 100 mm síla-dráha-výpočet Tlačná pružina VD-268A-05 Formulář dotazu Tlačná pružina VD-268A-05 Nerezová ocel Ø 2,5 x 29,5 x 100 mm Formulář dotazu Tlačná pružina VD-268A-05 Číslo celního sazebníku: 73202081; Tlačná pružina VD-268A-05 Země původu: DE, German; Tlačná pružina VD-268A-05 Obrázek produktu - Tlacné pružiny VD-268A-05 QR-Code: Tlačná pružina VD-268A-05
