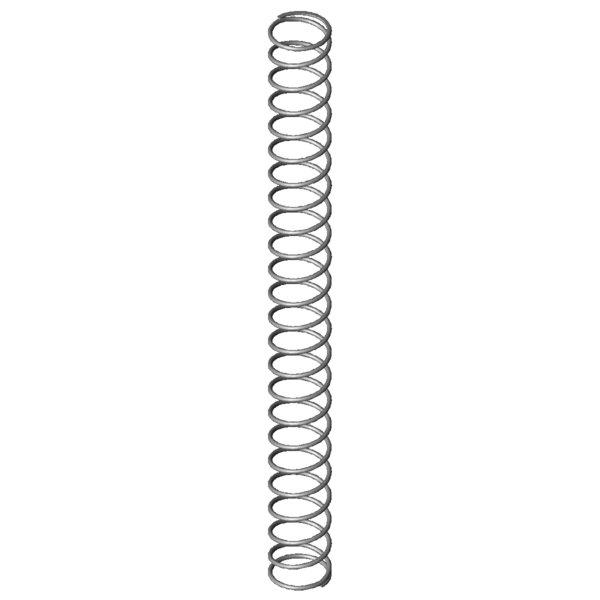

Domov » Výrobek » Tlacné pružiny » vd-268a Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-268A Nerezová ocel Ø 2,5 x 32 x 360 mm Cenová stupnice - Tlačná pružina VD-268A Množství Jedn. cena [EUR] 1 5,9700 EUR 2 4,2100 EUR 3 4,0100 EUR 7 3,2100 EUR 17 1,7700 EUR 37 1,3500 EUR 75 1,1900 EUR 125 0,9703 EUR 175 0,8890 EUR 250 0,8202 EUR 350 0,7705 EUR 450 0,7136 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-268A Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-268A Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 2,5 mm Prumer drátu Di mm Vnitřní průměr vinutí D 32 mm Střední průměr vinutí De 34,5 mm Vnější průměr vinutí Dd 28,7 mm Největší průměr trnu Dh 35,3 mm Nejmenší průměr dutinky L0 360 mm Délka nenapnuté pružiny Lk 326,8 mm Vzpěrná délka Fn 129,482 N Maximální síla při statickém zatížení Ln 80,7 mm Nejmenší délka při statickém zatížení sn 279,3 mm Největší dráha pružiny při statickém zatížení Fndyn 124,97 N Maximální síla při dynamickém zatížení Lndyn 90,43 mm Nejmenší délka při dynamickém zatížení shdyn 105,59 mm Největší dráha pružiny při dynamickém zatížení S 15,889 mm Stoupání pružiny (mezi dvěma středy vinutí) n 22,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 0,464 N/mm Tuhost pružiny Gew 95,5688 g Hmotnost výrobku Fntol 8,16 N (+/-) Tolerance pro statickou maximální sílu Fndtol 8,08 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,6 mm (+/-) Tolerance průměru vinutí L0tol 10,93 mm (+/-) Tolerance délky nenapnuté pružiny PG P - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-268A Nerezová ocel Ø 2,5 x 32 x 360 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-268A Nerezová ocel Ø 2,5 x 32 x 360 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-268A Nerezová ocel Ø 2,5 x 32 x 360 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-268A Nerezová ocel Ø 2,5 x 32 x 360 mm síla-dráha-výpočet Tlačná pružina VD-268A Formulář dotazu Tlačná pružina VD-268A Nerezová ocel Ø 2,5 x 32 x 360 mm Formulář dotazu Tlačná pružina VD-268A Číslo celního sazebníku: 73202081; Tlačná pružina VD-268A Země původu: DE, German; Tlačná pružina VD-268A Obrázek produktu - Tlacné pružiny VD-268A QR-Code: Tlačná pružina VD-268A
