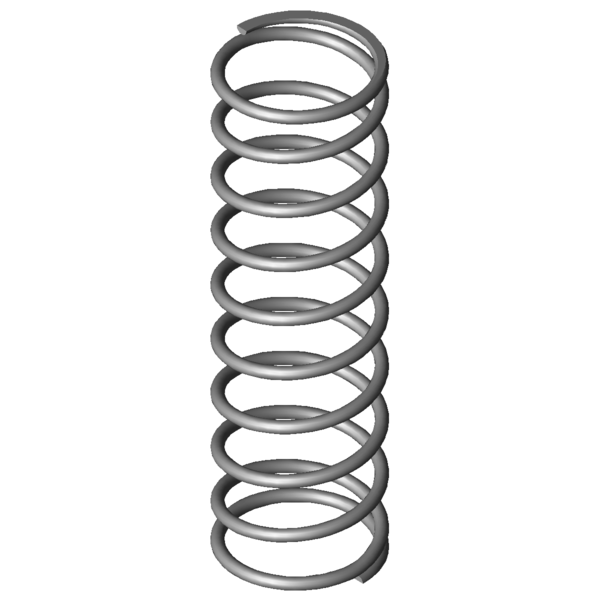

Domov » Výrobek » Tlacné pružiny » vd-268d Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-268D Nerezová ocel Ø 2,5 x 28,5 x 103 mm Cenová stupnice - Tlačná pružina VD-268D Množství Jedn. cena [EUR] 1 5,4200 EUR 2 3,8200 EUR 3 3,6400 EUR 7 2,6600 EUR 17 1,3800 EUR 37 1,0200 EUR 75 0,8900 EUR 125 0,5823 EUR 175 0,5445 EUR 250 0,4945 EUR 350 0,4610 EUR 450 0,4169 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-268D Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-268D Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 2,5 mm Prumer drátu Di mm Vnitřní průměr vinutí D 28,5 mm Střední průměr vinutí De 31 mm Vnější průměr vinutí Dd 25,2 mm Největší průměr trnu Dh 32,3 mm Nejmenší průměr dutinky L0 103 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 122,432 N Maximální síla při statickém zatížení Ln 32,52 mm Nejmenší délka při statickém zatížení sn 70,48 mm Největší dráha pružiny při statickém zatížení Fndyn 116,974 N Maximální síla při dynamickém zatížení Lndyn 35,66 mm Nejmenší délka při dynamickém zatížení shdyn 37,9 mm Největší dráha pružiny při dynamickém zatížení S 11,824 mm Stoupání pružiny (mezi dvěma středy vinutí) n 8,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 1,737 N/mm Tuhost pružiny Gew 36,4783 g Hmotnost výrobku Fntol 9,09 N (+/-) Tolerance pro statickou maximální sílu Fndtol 8,99 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,5 mm (+/-) Tolerance průměru vinutí L0tol 3,44 mm (+/-) Tolerance délky nenapnuté pružiny PG L - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-268D Nerezová ocel Ø 2,5 x 28,5 x 103 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-268D Nerezová ocel Ø 2,5 x 28,5 x 103 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-268D Nerezová ocel Ø 2,5 x 28,5 x 103 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-268D Nerezová ocel Ø 2,5 x 28,5 x 103 mm síla-dráha-výpočet Tlačná pružina VD-268D Formulář dotazu Tlačná pružina VD-268D Nerezová ocel Ø 2,5 x 28,5 x 103 mm Formulář dotazu Tlačná pružina VD-268D Číslo celního sazebníku: 73202081; Tlačná pružina VD-268D Země původu: DE, German; Tlačná pružina VD-268D Obrázek produktu - Tlacné pružiny VD-268D QR-Code: Tlačná pružina VD-268D
