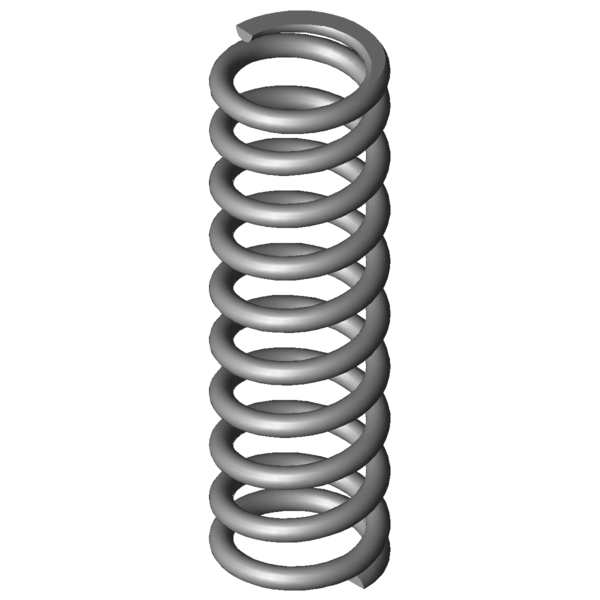

Domov » Výrobek » Tlacné pružiny » vd-281 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-281 Nerezová ocel Ø 2,5 x 16 x 61 mm Cenová stupnice - Tlačná pružina VD-281 Množství Jedn. cena [EUR] 1 5,4200 EUR 2 3,8200 EUR 3 3,6400 EUR 7 2,6600 EUR 17 1,3800 EUR 37 1,0200 EUR 75 0,8900 EUR 125 0,5823 EUR 175 0,5445 EUR 250 0,4945 EUR 350 0,4610 EUR 450 0,4169 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-281 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-281 Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 2,5 mm Prumer drátu Di mm Vnitřní průměr vinutí D 16 mm Střední průměr vinutí De 18,5 mm Vnější průměr vinutí Dd 12,9 mm Největší průměr trnu Dh 19,3 mm Nejmenší průměr dutinky L0 61 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 307,47 N Maximální síla při statickém zatížení Ln 29,68 mm Nejmenší délka při statickém zatížení sn 31,32 mm Největší dráha pružiny při statickém zatížení Fndyn 259,175 N Maximální síla při dynamickém zatížení Lndyn 34,6 mm Nejmenší délka při dynamickém zatížení shdyn 6,83 mm Největší dráha pružiny při dynamickém zatížení S 6,882 mm Stoupání pružiny (mezi dvěma středy vinutí) n 8,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 9,817 N/mm Tuhost pružiny Gew 20,479 g Hmotnost výrobku Fntol 19,41 N (+/-) Tolerance pro statickou maximální sílu Fndtol 19,12 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,3 mm (+/-) Tolerance průměru vinutí L0tol 1,23 mm (+/-) Tolerance délky nenapnuté pružiny PG L - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-281 Nerezová ocel Ø 2,5 x 16 x 61 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-281 Nerezová ocel Ø 2,5 x 16 x 61 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-281 Nerezová ocel Ø 2,5 x 16 x 61 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-281 Nerezová ocel Ø 2,5 x 16 x 61 mm síla-dráha-výpočet Tlačná pružina VD-281 Formulář dotazu Tlačná pružina VD-281 Nerezová ocel Ø 2,5 x 16 x 61 mm Formulář dotazu Tlačná pružina VD-281 Číslo celního sazebníku: 73202081; Tlačná pružina VD-281 Země původu: DE, German; Tlačná pružina VD-281 Obrázek produktu - Tlacné pružiny VD-281 QR-Code: Tlačná pružina VD-281
