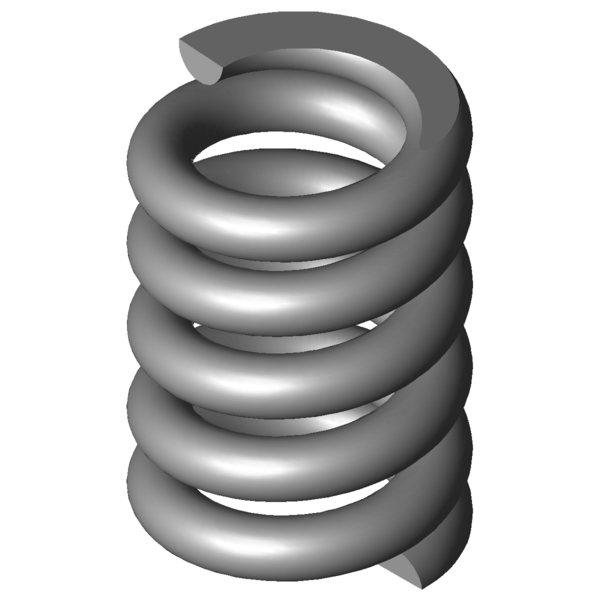

Domov » Výrobek » Tlacné pružiny » vd-288b Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-288B Nerezová ocel Ø 2,5 x 10,5 x 18,8 mm Cenová stupnice - Tlačná pružina VD-288B Množství Jedn. cena [EUR] 1 5,2700 EUR 2 3,7200 EUR 3 3,5400 EUR 7 2,5100 EUR 17 1,2200 EUR 37 0,9000 EUR 75 0,7300 EUR 125 0,5070 EUR 175 0,4444 EUR 250 0,4132 EUR 350 0,3853 EUR 450 0,3536 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-288B Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-288B Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 2,5 mm Prumer drátu Di mm Vnitřní průměr vinutí D 10,5 mm Střední průměr vinutí De 13 mm Vnější průměr vinutí Dd 7,4 mm Největší průměr trnu Dh 13,7 mm Nejmenší průměr dutinky L0 18,8 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 332,668 N Maximální síla při statickém zatížení Ln 14,86 mm Nejmenší délka při statickém zatížení sn 3,94 mm Největší dráha pružiny při statickém zatížení Fndyn 285,134 N Maximální síla při dynamickém zatížení Lndyn 15,42 mm Nejmenší délka při dynamickém zatížení shdyn 1,58 mm Největší dráha pružiny při dynamickém zatížení S 4,657 mm Stoupání pružiny (mezi dvěma středy vinutí) n 3,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 84,359 N/mm Tuhost pružiny Gew 7,0397 g Hmotnost výrobku Fntol 48,38 N (+/-) Tolerance pro statickou maximální sílu Fndtol 47,56 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,3 mm (+/-) Tolerance průměru vinutí L0tol 0,43 mm (+/-) Tolerance délky nenapnuté pružiny PG K - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-288B Nerezová ocel Ø 2,5 x 10,5 x 18,8 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-288B Nerezová ocel Ø 2,5 x 10,5 x 18,8 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-288B Nerezová ocel Ø 2,5 x 10,5 x 18,8 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-288B Nerezová ocel Ø 2,5 x 10,5 x 18,8 mm síla-dráha-výpočet Tlačná pružina VD-288B Formulář dotazu Tlačná pružina VD-288B Nerezová ocel Ø 2,5 x 10,5 x 18,8 mm Formulář dotazu Tlačná pružina VD-288B Číslo celního sazebníku: 73202081; Tlačná pružina VD-288B Země původu: DE, German; Tlačná pružina VD-288B Obrázek produktu - Tlacné pružiny VD-288B QR-Code: Tlačná pružina VD-288B
