Tlačná pružina VD-288Z-41 Nerezová ocel Ø 3 x 24 x 37,2 mm

Cenová stupnice - Tlačná pružina VD-288Z-41

Množství	Jedn. cena [EUR]
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Tlačná pružina Nakoupit

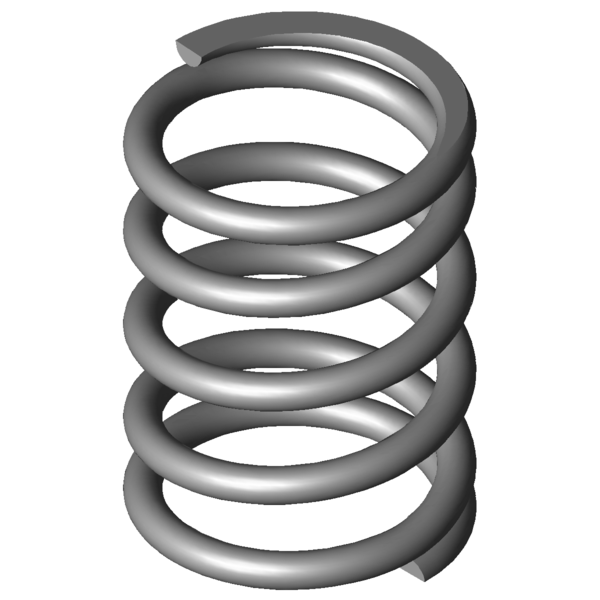

Obrázek produktu Tlačná pružina VD-288Z-41

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-288Z-41

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	3	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	24	mm	Střední průměr vinutí
De	27	mm	Vnější průměr vinutí
Dd	20,3	mm	Největší průměr trnu
Dh	28	mm	Nejmenší průměr dutinky
L0	37,2	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	273,076	N	Maximální síla při statickém zatížení
Ln	18,56	mm	Nejmenší délka při statickém zatížení
sn	18,64	mm	Největší dráha pružiny při statickém zatížení
Fndyn	257,959	N	Maximální síla při dynamickém zatížení
Lndyn	19,59	mm	Nejmenší délka při dynamickém zatížení
shdyn	6,54	mm	Největší dráha pružiny při dynamickém zatížení
S	9,771	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	14,648	N/mm	Tuhost pružiny
Gew	23,1706	g	Hmotnost výrobku
Fntol	21,17	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	20,91	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,35	mm	(+/-) Tolerance průměru vinutí
L0tol	0,96	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	O	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-288Z-41 Nerezová ocel Ø 3 x 24 x 37,2 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-288Z-41 Nerezová ocel Ø 3 x 24 x 37,2 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-288Z-41 Nerezová ocel Ø 3 x 24 x 37,2 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-288Z-41 Nerezová ocel Ø 3 x 24 x 37,2 mm

síla-dráha-výpočet Tlačná pružina VD-288Z-41

Formulář dotazu Tlačná pružina VD-288Z-41 Nerezová ocel Ø 3 x 24 x 37,2 mm

Formulář dotazu Tlačná pružina VD-288Z-41

Podobné tlačné pružiny pro Tlačná pružina VD-288Z-41 Nerezová ocel Ø 3 x 24 x 37,2 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-288Z-41	1.4310	3	27	37,2	273,076	18,56	18,64	3,5	14,648	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-41	EN 10270-1	3	27	37,2	317,939	18,56	18,64	3,5	17,055	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-207JL	26,5	45	0,81	1.4310	27,57	10,96	34,04	38,3 \| 76,9 \| 32,4 \| 5,5
VD-233E-22	30	42	1,82	1.4310	59,072	9,55	32,45	43,8 \| 79,5 \| 39,5 \| 12,4
VD-207J-70	20	38	1,999	1.4310	55,969	10	28	43,7 \| 74,0 \| 43,5 \| 13,6
VD-234K-01	30	34,5	2,834	1.4310	68,594	10,3	24,2	51,2 \| 83,1 \| 51,1 \| 19,3
VD-239A-01	25	40,5	3,288	1.4310	90,117	13,09	27,41	52,2 \| 83,7 \| 50,5 \| 22,4
VD-239B	22	36,7	5	1.4310	119,75	12,75	23,95	59,1 \| 82,3 \| 60,8 \| 34,1
VD-263J	24	39,2	5,653	1.4310	142,427	14	25,2	62,4 \| 85,7 \| 63,1 \| 38,6
VD-288K-20	30	34	7,636	1.4310	123,954	17,77	16,23	70,0 \| 91,6 \| 66,2 \| 52,1
VD-274A	22,5	40	7,768	1.4310	144,137	21,45	18,56	71,9 \| 86,6 \| 76,2 \| 53,0
VD-268G	27,5	28,5	9,722	1.4310	159,931	12,05	16,45	75,3 \| 86,0 \| 73,4 \| 66,4
VD-273A-02	24	37,5	9,826	1.4310	215,193	15,6	21,9	79,8 \| 90,5 \| 82,0 \| 67,1
VD-288F	22,7	34	10,568	1.4310	116,705	22,96	11,04	70,5 \| 88,5 \| 51,0 \| 72,2
VD-274	22,5	36	12,207	1.4310	250,671	15,47	20,54	87,5 \| 87,8 \| 91,3 \| 83,3
VD-288Z-31	28	40	12,96	1.4310	276,777	18,64	21,36	92,6 \| 96,5 \| 93,0 \| 88,4
VD-288Z-41	27	37,2	14,648	1.4310	273,076	18,56	18,64	100,0 \| 100,0 \| 100,0 \| 100,0
VD-299	28,2	42,5	16,777	1.4310	381,759	19,75	22,75	85,5 \| 92,3 \| 76,7 \| 87,3
VD-313J-01	31,6	33,3	19,128	1.4310	212,26	22,2	11,1	77,1 \| 86,1 \| 68,6 \| 76,6
VD-304A	23,2	42	20,852	1.4310	317,138	26,79	15,21	81,2 \| 89,4 \| 83,9 \| 70,3
VD-303A-10	27,2	32	26,548	1.4310	418,133	16,25	15,75	74,4 \| 93,0 \| 74,9 \| 55,2
VD-313J-06	28,6	38,9	26,874	1.4310	454,935	21,97	16,93	73,7 \| 91,1 \| 75,4 \| 54,5
VD-313K-01	25	43	29,992	1.4310	451,258	27,95	15,05	69,0 \| 87,5 \| 70,6 \| 48,9
VD-304	23,2	33,5	32,768	1.4310	462,807	19,38	14,12	67,3 \| 89,9 \| 67,4 \| 44,7
VD-330	29	41	40,96	1.4310	687,296	24,22	16,78	62,3 \| 86,3 \| 64,9 \| 35,8
VD-313K	25	33,3	42,846	1.4310	495,818	21,73	11,57	60,4 \| 88,5 \| 58,6 \| 34,2
VD-334A-02	27	37	52,601	1.4310	678,557	24,1	12,9	58,0 \| 91,5 \| 54,7 \| 27,9
VD-335	24	33,5	80	1.4310	766	23,93	9,58	48,8 \| 84,6 \| 43,5 \| 18,3
VD-339R-05	27	37	90	1.4310	904,5	26,95	10,05	49,0 \| 88,7 \| 42,1 \| 16,3
VD-359B	30	34	100	1.4310	409,375	29,91	4,09	46,5 \| 80,5 \| 44,3 \| 14,6
VD-360	30	41	100	1.4310	1109,375	29,91	11,09	45,6 \| 80,2 \| 42,1 \| 14,6
VD-339R-12	22,5	33,5	175,781	1.4310	1195,313	26,7	6,8	39,3 \| 80,0 \| 29,7 \| 8,3

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202081; Tlačná pružina VD-288Z-41

Země původu: DE, German; Tlačná pružina VD-288Z-41
