Tlačná pružina VD-313T Nerezová ocel Ø 4 x 66 x 233 mm

Name: VD-313T - Tlacné pružiny
SKU: VD-313T
Availability: InStock

Cenová stupnice - Tlačná pružina VD-313T

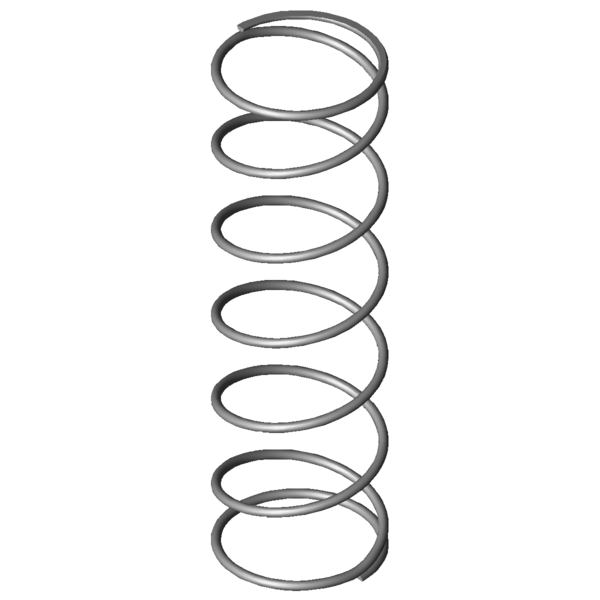

Obrázek produktu Tlačná pružina VD-313T

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	4	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	66	mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dd	60	mm	Největší průměr trnu
Dh	73,7	mm	Nejmenší průměr dutinky
L0	233	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	271,73	N	Maximální síla při statickém zatížení
Ln	41,18	mm	Nejmenší délka při statickém zatížení
sn	191,82	mm	Největší dráha pružiny při statickém zatížení
Fndyn	263,817	N	Maximální síla při dynamickém zatížení
Lndyn	46,77	mm	Nejmenší délka při dynamickém zatížení
shdyn	34,22	mm	Největší dráha pružiny při dynamickém zatížení
S	41,636	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,417	N/mm	Tuhost pružiny
Gew	154,4704	g	Hmotnost výrobku
Fntol	19,97	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	19,83	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1,4	mm	(+/-) Tolerance průměru vinutí
L0tol	9,23	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AH	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-313T	1.4310	4	70	233	271,73	41,18	191,82	5,5	1,417	100,0 \| 100,0 \| 100,0 \| 100,0
D-313T	EN 10270-1	4	70	233	316,372	41,18	191,82	5,5	1,649	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	83,1 \| 82,9 \| 88,7 \| 77,6
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	85,4 \| 92,8 \| 87,4 \| 76,1
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	81,5 \| 86,2 \| 82,6 \| 75,5
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	79,9 \| 87,3 \| 77,6 \| 74,7
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	80,6 \| 92,0 \| 82,5 \| 67,2
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	77,8 \| 86,8 \| 80,9 \| 65,7
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	71,3 \| 87,3 \| 71,5 \| 55,1
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	70,7 \| 85,3 \| 74,5 \| 52,4
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	64,4 \| 81,1 \| 67,4 \| 44,7
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	65,4 \| 85,9 \| 66,5 \| 43,7
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	64,7 \| 89,0 \| 64,7 \| 40,4
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	62,3 \| 85,4 \| 63,5 \| 38,0
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	60,3 \| 84,8 \| 60,4 \| 35,6
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	57,1 \| 81,0 \| 57,8 \| 32,6
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	55,9 \| 79,7 \| 59,2 \| 28,9

Počet podobných kovových pružin: 15
