Tlačná pružina VD-318D Nerezová ocel Ø 4 x 45 x 156 mm

Cenová stupnice - Tlačná pružina VD-318D

Množství	Jedn. cena [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0700 EUR
175	2,0700 EUR
250	2,0700 EUR
350	2,0700 EUR

Tlačná pružina Nakoupit

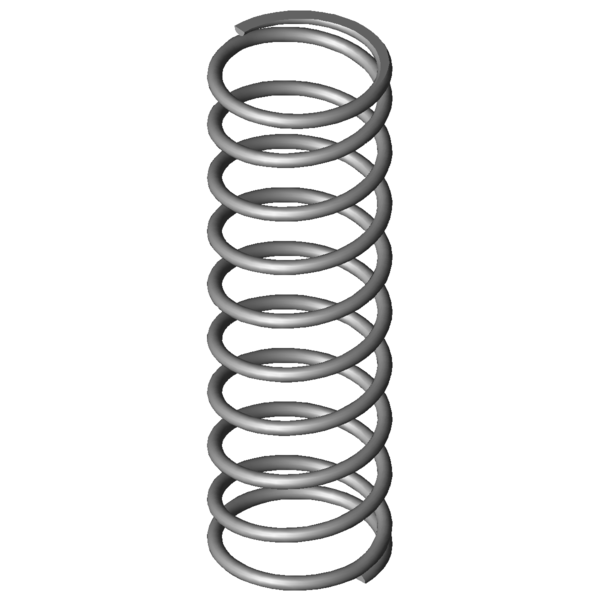

Obrázek produktu Tlačná pružina VD-318D

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-318D

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	4	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	45	mm	Střední průměr vinutí
De	49	mm	Vnější průměr vinutí
Dd	39,8	mm	Největší průměr trnu
Dh	50,8	mm	Nejmenší průměr dutinky
L0	156	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	301,184	N	Maximální síla při statickém zatížení
Ln	51,85	mm	Nejmenší délka při statickém zatížení
sn	104,15	mm	Největší dráha pružiny při statickém zatížení
Fndyn	286,94	N	Maximální síla při dynamickém zatížení
Lndyn	56,78	mm	Nejmenší délka při dynamickém zatížení
shdyn	38,98	mm	Největší dráha pružiny při dynamickém zatížení
S	17,882	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	2,892	N/mm	Tuhost pružiny
Gew	147,4491	g	Hmotnost výrobku
Fntol	20,81	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	20,56	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,8	mm	(+/-) Tolerance průměru vinutí
L0tol	4,62	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AE	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-318D Nerezová ocel Ø 4 x 45 x 156 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-318D Nerezová ocel Ø 4 x 45 x 156 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-318D Nerezová ocel Ø 4 x 45 x 156 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-318D Nerezová ocel Ø 4 x 45 x 156 mm

síla-dráha-výpočet Tlačná pružina VD-318D

Formulář dotazu Tlačná pružina VD-318D Nerezová ocel Ø 4 x 45 x 156 mm

Formulář dotazu Tlačná pružina VD-318D

Podobné tlačné pružiny pro Tlačná pružina VD-318D Nerezová ocel Ø 4 x 45 x 156 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-318D	1.4310	4	49	156	301,184	51,85	104,15	8,5	2,892	100,0 \| 100,0 \| 100,0 \| 100,0
D-318D	EN 10270-1	4	49	156	350,664	51,85	104,15	8,5	3,367	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-263V-20	46	136	0,755	1.4310	82,769	26,37	109,63	56,2 \| 81,2 \| 61,2 \| 26,1
VD-263X	42	141	1,008	1.4310	116,693	25,27	115,73	59,6 \| 79,5 \| 64,4 \| 34,9
VD-288H	48	161	1,059	1.4310	140,243	28,56	132,44	62,5 \| 88,3 \| 62,6 \| 36,6
VD-289C-03	48	176	1,2	1.4310	158,083	44,32	131,68	65,4 \| 88,9 \| 65,8 \| 41,5
VD-313E-12	48	160	2,099	1.4310	240,42	45,45	114,55	84,4 \| 95,2 \| 85,4 \| 72,6
VD-318D	49	156	2,892	1.4310	301,184	51,85	104,15	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313H	40	155	3,208	1.4310	336,599	50,06	104,94	91,6 \| 90,3 \| 94,4 \| 90,2
VD-315	54	150	3,258	1.4310	367,014	37,36	112,64	90,5 \| 95,6 \| 87,3 \| 88,8
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	78,1 \| 90,1 \| 72,0 \| 72,1
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	82,3 \| 95,8 \| 81,0 \| 70,2
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	80,5 \| 94,8 \| 82,1 \| 64,5
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	73,3 \| 88,4 \| 75,4 \| 56,2
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	69,8 \| 89,0 \| 71,3 \| 49,0
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	62,8 \| 82,9 \| 58,0 \| 47,6
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	61,2 \| 85,0 \| 63,8 \| 34,7
VD-352	45	140	10,053	1.4310	795,884	60,83	79,17	57,6 \| 87,2 \| 56,9 \| 28,8
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	53,4 \| 85,7 \| 50,8 \| 23,6
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	50,4 \| 85,6 \| 45,3 \| 20,4
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	48,7 \| 85,1 \| 42,7 \| 18,1
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	43,3 \| 81,2 \| 36,3 \| 12,4
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	43,9 \| 81,5 \| 38,8 \| 11,4

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202081; Tlačná pružina VD-318D

Země původu: DE, German; Tlačná pružina VD-318D
