Tlačná pružina VD-318E Nerezová ocel Ø 4 x 45 x 243 mm

Cenová stupnice - Tlačná pružina VD-318E

Množství	Jedn. cena [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Tlačná pružina Nakoupit

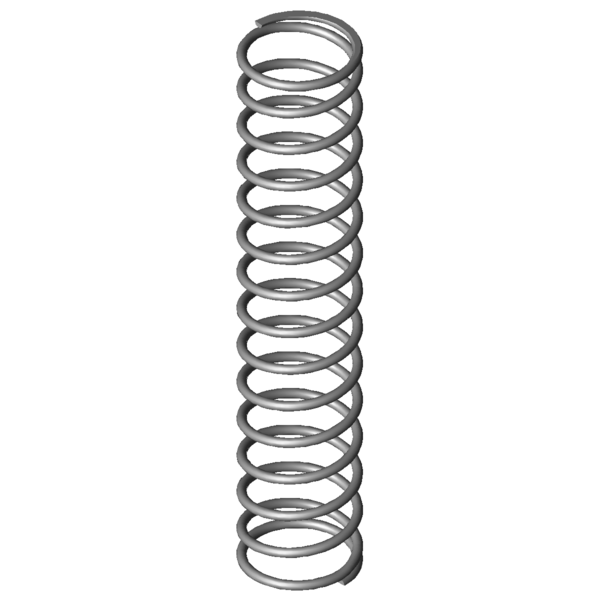

Obrázek produktu Tlačná pružina VD-318E

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-318E

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	4	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	45	mm	Střední průměr vinutí
De	49	mm	Vnější průměr vinutí
Dd	39,8	mm	Největší průměr trnu
Dh	50,8	mm	Nejmenší průměr dutinky
L0	243	mm	Délka nenapnuté pružiny
Lk	92	mm	Vzpěrná délka
Fn	301,076	N	Maximální síla při statickém zatížení
Ln	77,65	mm	Nejmenší délka při statickém zatížení
sn	165,35	mm	Největší dráha pružiny při statickém zatížení
Fndyn	286,822	N	Maximální síla při dynamickém zatížení
Lndyn	85,48	mm	Nejmenší délka při dynamickém zatížení
shdyn	61,94	mm	Největší dráha pružiny při dynamickém zatížení
S	17,704	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	13,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,821	N/mm	Tuhost pružiny
Gew	217,6629	g	Hmotnost výrobku
Fntol	19,75	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	19,51	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,8	mm	(+/-) Tolerance průměru vinutí
L0tol	6,84	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AF	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-318E Nerezová ocel Ø 4 x 45 x 243 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-318E Nerezová ocel Ø 4 x 45 x 243 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-318E Nerezová ocel Ø 4 x 45 x 243 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-318E Nerezová ocel Ø 4 x 45 x 243 mm

síla-dráha-výpočet Tlačná pružina VD-318E

Formulář dotazu Tlačná pružina VD-318E Nerezová ocel Ø 4 x 45 x 243 mm

Formulář dotazu Tlačná pružina VD-318E

Podobné tlačné pružiny pro Tlačná pružina VD-318E Nerezová ocel Ø 4 x 45 x 243 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-318E	1.4310	4	49	243	301,076	77,65	165,35	13,5	1,821	100,0 \| 100,0 \| 100,0 \| 100,0
D-318E	EN 10270-1	4	49	243	350,539	77,65	165,35	13,5	2,12	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-263V-21	46	208	0,489	1.4310	83,036	38,03	169,97	56,6 \| 80,7 \| 62,4 \| 26,8
VD-263Y	42	240	0,584	1.4310	116,746	40,02	199,98	58,4 \| 82,3 \| 60,7 \| 32,1
VD-288J	48	273	0,613	1.4310	139,619	45,26	227,74	59,6 \| 85,7 \| 59,5 \| 33,7
VD-288X-23	48	295	0,622	1.4310	146,281	59,91	235,09	59,6 \| 85,1 \| 59,5 \| 34,2
VD-289C-04	48	275	0,756	1.4310	157,505	66,62	208,38	65,4 \| 88,8 \| 65,8 \| 41,5
VD-288X-22	48	203	0,915	1.4310	146,72	42,66	160,34	69,5 \| 85,5 \| 72,9 \| 50,3
VD-313E-14	48	280	1,199	1.4310	246,896	74,14	205,86	79,5 \| 91,6 \| 81,2 \| 65,9
VD-313E-13	48	200	1,679	1.4310	243,442	55,01	144,99	88,9 \| 90,1 \| 84,3 \| 92,2
VD-318E	49	243	1,821	1.4310	301,076	77,65	165,35	100,0 \| 100,0 \| 100,0 \| 100,0
VD-322A	44	235	1,892	1.4310	254,459	100,5	134,5	91,6 \| 95,5 \| 82,9 \| 96,2
VD-313J	40	248	1,966	1.4310	335,916	77,14	170,86	91,9 \| 89,9 \| 93,2 \| 92,6
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	89,6 \| 95,1 \| 87,2 \| 86,4
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	81,0 \| 95,5 \| 82,4 \| 65,0
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	73,4 \| 88,6 \| 75,6 \| 56,2
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	63,0 \| 85,4 \| 64,1 \| 39,4
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	56,2 \| 82,6 \| 55,4 \| 30,5
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	55,6 \| 85,4 \| 54,7 \| 26,6
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	52,8 \| 82,6 \| 55,2 \| 20,6
VD-384A	46,3	280	9,572	1.4310	985,004	177,1	102,9	49,0 \| 81,6 \| 46,4 \| 19,0
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	48,8 \| 83,7 \| 43,8 \| 19,0
VD-384	46,3	280	11,642	1.4310	1538,428	147,85	132,15	49,0 \| 81,6 \| 49,7 \| 15,6
VD-389NA	50	265	15,099	1.4310	1650,599	155,68	109,32	45,5 \| 82,3 \| 42,2 \| 12,1
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	43,5 \| 83,0 \| 36,7 \| 10,7
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	42,2 \| 82,7 \| 35,6 \| 8,2

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina VD-318E

Země původu: DE, German; Tlačná pružina VD-318E

Obrázek produktu - Tlacné pružiny VD-318E

QR-Code: Tlačná pružina VD-318E

QR-Code - Tlacné pružiny - VD-318E | https://www.federnshop.com/cz/v%c3%bdrobek/tlacn%c3%a9_pru%c5%beiny/vd-318e.html
