Tlačná pružina VD-339D-10 Nerezová ocel Ø 4 x 16 x 77 mm

Name: VD-339D-10 - Tlacné pružiny
SKU: VD-339D-10
Availability: InStock

Cenová stupnice - Tlačná pružina VD-339D-10

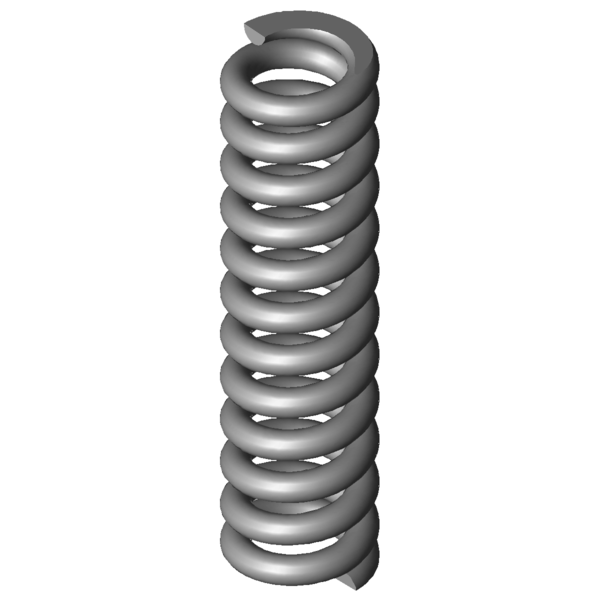

Obrázek produktu Tlačná pružina VD-339D-10

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	4	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	16	mm	Střední průměr vinutí
De	20	mm	Vnější průměr vinutí
Dd	11,2	mm	Největší průměr trnu
Dh	21	mm	Nejmenší průměr dutinky
L0	77	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	1135	N	Maximální síla při statickém zatížení
Ln	55,21	mm	Nejmenší délka při statickém zatížení
sn	21,79	mm	Největší dráha pružiny při statickém zatížení
Fndyn	847,917	N	Maximální síla při dynamickém zatížení
Lndyn	60,72	mm	Nejmenší délka při dynamickém zatížení
shdyn	3	mm	Největší dráha pružiny při dynamickém zatížení
S	6,952	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	10,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	52,083	N/mm	Tuhost pružiny
Gew	62,4123	g	Hmotnost výrobku
Fntol	101	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	98,2	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,34	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AF	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-339D-10	1.4310	4	20	77	1135	55,21	21,79	10,5	52,083	100,0 \| 100,0 \| 100,0 \| 100,0
D-339D-10	EN 10270-1	4	20	77	1321,464	55,21	21,79	10,5	60,64	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-241A	22	79	2,059	1.4310	110,662	25,25	53,75	36,2 \| 79,5 \| 25,1 \| 4,0
VD-247D-08	20	77,5	2,182	1.4310	101,755	30,87	46,63	38,4 \| 83,1 \| 27,8 \| 4,2
VD-263M-03	19	80	3,458	1.4310	148,515	37,06	42,94	40,2 \| 82,1 \| 31,9 \| 6,6
VD-263VD	20	87,6	3,533	1.4310	172,463	38,78	48,82	39,5 \| 81,8 \| 29,9 \| 6,8
VD-263M-02	19	68	4,117	1.4310	148,91	31,83	36,17	41,3 \| 79,4 \| 36,7 \| 7,9
VD-278B-10	20	65	7,503	1.4310	263,079	29,94	35,06	46,5 \| 82,3 \| 42,7 \| 14,4
VD-288Z-53	21	86,3	9,722	1.4310	359,965	49,28	37,03	50,1 \| 86,5 \| 45,3 \| 18,7
VD-288Z-40	19,5	85	10,881	1.4310	317,469	55,82	29,18	53,3 \| 87,7 \| 51,3 \| 20,9
VD-288R	20	64,2	11,126	1.4310	309,68	36,37	27,83	52,9 \| 84,5 \| 52,8 \| 21,4
VD-308A-03	22	82	12,007	1.4310	398,811	48,79	33,21	53,9 \| 88,3 \| 50,4 \| 23,1
VD-288X-08	19,4	76	14,502	1.4310	469,136	43,65	32,35	57,2 \| 89,4 \| 54,3 \| 27,8
VD-312	19,2	83,5	17,92	1.4310	566,272	51,9	31,6	61,1 \| 89,4 \| 59,4 \| 34,4
VD-313A-08	19,5	76	20,772	1.4310	526,487	50,65	25,35	66,3 \| 92,9 \| 66,2 \| 39,9
VD-339A-05	21	85	36,475	1.4310	751,378	64,4	20,6	81,9 \| 95,3 \| 80,4 \| 70,0
VD-339D-10	20	77	52,083	1.4310	1135	55,21	21,79	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339D	20	64,4	57,566	1.4310	787,961	50,71	13,69	83,7 \| 94,5 \| 66,1 \| 90,5
VD-339E-02	18	83	62,794	1.4310	1057,739	66,16	16,84	87,5 \| 94,3 \| 85,2 \| 82,9

Počet podobných kovových pružin: 16
