Tlačná pružina VD-339Y Nerezová ocel Ø 5 x 80 x 428 mm

Cenová stupnice - Tlačná pružina VD-339Y

Množství Jedn. cena [EUR]
1 16,9900 EUR
2 13,5400 EUR
3 9,7100 EUR
7 8,0900 EUR
17 6,3200 EUR
37 5,6200 EUR
75 5,5400 EUR
125 5,5400 EUR
175 5,5400 EUR
250 5,5400 EUR
350 5,5400 EUR

Tlačná pružina Nakoupit

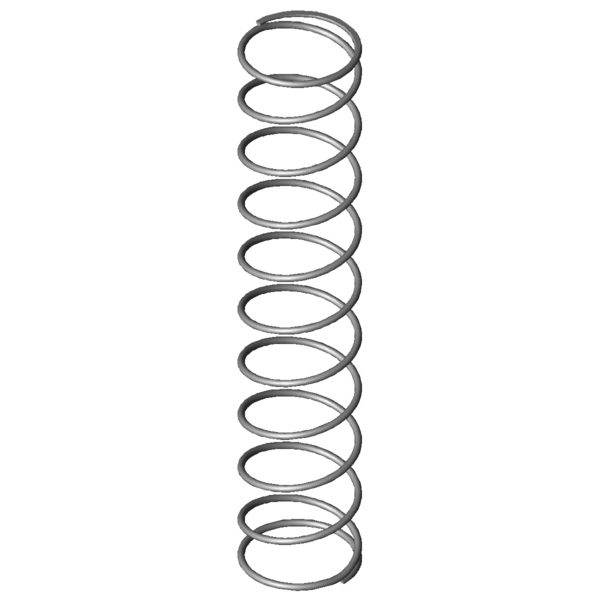

Obrázek produktu Tlačná pružina VD-339Y
Obrázek produktu Tlačná pružina VD-339Y
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-339Y

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 5 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 80 mm Střední průměr vinutí
De 85 mm Vnější průměr vinutí
Dd 73,1 mm Největší průměr trnu
Dh 89,2 mm Nejmenší průměr dutinky
L0 428 mm Délka nenapnuté pružiny
Lk 167,1 mm Vzpěrná délka
Fn 390,717 N Maximální síla při statickém zatížení
Ln 80,49 mm Nejmenší délka při statickém zatížení
sn 347,51 mm Největší dráha pružiny při statickém zatížení
Fndyn 377,787 N Maximální síla při dynamickém zatížení
Lndyn 91,99 mm Nejmenší délka při dynamickém zatížení
shdyn 81,27 mm Největší dráha pružiny při dynamickém zatížení
S 44,526 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 9,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 1,124 N/mm Tuhost pružiny
Gew 448,5884 g Hmotnost výrobku
Fntol 26,89 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 26,67 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 1,4 mm (+/-) Tolerance průměru vinutí
L0tol 15,33 mm (+/-) Tolerance délky nenapnuté pružiny
PG #AT - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-339Y Nerezová ocel Ø 5 x 80 x 428 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-339Y Nerezová ocel Ø 5 x 80 x 428 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-339Y Nerezová ocel Ø 5 x 80 x 428 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-339Y Nerezová ocel Ø 5 x 80 x 428 mm

síla-dráha-výpočet Tlačná pružina VD-339Y

Formulář dotazu Tlačná pružina VD-339Y Nerezová ocel Ø 5 x 80 x 428 mm

Formulář dotazu Tlačná pružina VD-339Y

Podobné tlačné pružiny pro Tlačná pružina VD-339Y Nerezová ocel Ø 5 x 80 x 428 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
VD-339Y 1.4310 5 85 428 390,717 80,49 347,51 9,5 1,124 100,0 | 100,0 | 100,0 | 100,0
D-339Y EN 10270-1 5 85 428 454,906 80,49 347,51 9,5 1,309 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
VD-313U-01 70 492 0,577 1.4310 232,327 89,45 402,55 69,1 | 83,1 | 72,9 | 51,3
VD-313U 70 379 0,82 1.4310 257,266 65,32 313,68 78,2 | 83,6 | 78,1 | 72,9
VD-339H 75 380 1,078 1.4310 332,239 71,76 308,24 90,6 | 89,0 | 86,9 | 95,9
VD-339Y 85 428 1,124 1.4310 390,717 80,49 347,51 100,0 | 100,0 | 100,0 | 100,0
VD-364D 95 472 1,176 1.4310 449,993 89,23 382,77 91,6 | 90,4 | 88,8 | 95,6
VD-339Z-04 75 430 1,181 1.4310 384,903 104,1 325,91 95,8 | 95,9 | 96,1 | 95,2
VD-343A 68 395 1,182 1.4310 308,819 133,78 261,22 87,7 | 90,8 | 77,1 | 95,1
VD-368A 86,3 490 1,455 1.4310 467,132 169 321 84,6 | 88,4 | 88,0 | 77,3
VD-364U 105 494 1,509 1.4310 593,845 100,47 393,53 78,0 | 82,3 | 77,1 | 74,5
VD-343 68 395 1,75 1.4310 527,292 93,63 301,37 78,5 | 90,8 | 80,4 | 64,3
VD-367A 86,3 365 1,994 1.4310 475,163 126,73 238,27 73,2 | 87,7 | 75,4 | 56,4
VD-368 86,3 490 2,154 1.4310 800,599 118,27 371,73 70,6 | 88,4 | 71,1 | 52,2
VD-364R-63 77 365 2,347 1.4310 579,431 118,11 246,89 67,8 | 86,4 | 69,2 | 47,9
VD-374A 69,3 500 2,45 1.4310 760,021 189,79 310,21 66,1 | 82,2 | 70,3 | 45,9
VD-369G 78,3 310 2,954 1.4310 576,69 114,8 195,2 60,4 | 81,3 | 62,0 | 38,1
VD-374 69,3 500 2,98 1.4310 1018,211 158,29 341,71 62,7 | 82,2 | 68,4 | 37,7
VD-373A 69,3 340 2,98 1.4310 541,454 158,29 181,71 60,0 | 80,1 | 62,2 | 37,7
VD-389E-26 89 390 3,048 1.4310 797,571 128,35 261,65 61,7 | 86,0 | 62,1 | 36,9
VD-367 86,3 355 3,167 1.4310 837,102 90,7 264,3 61,3 | 86,9 | 61,4 | 35,5
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202081; Tlačná pružina VD-339Y

Země původu: DE, German; Tlačná pružina VD-339Y
