Tlačná pružina VD-344B Nerezová ocel Ø 5 x 50 x 66 mm

Cenová stupnice - Tlačná pružina VD-344B

Množství	Jedn. cena [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0700 EUR
175	2,0700 EUR
250	2,0700 EUR
350	2,0700 EUR

Tlačná pružina Nakoupit

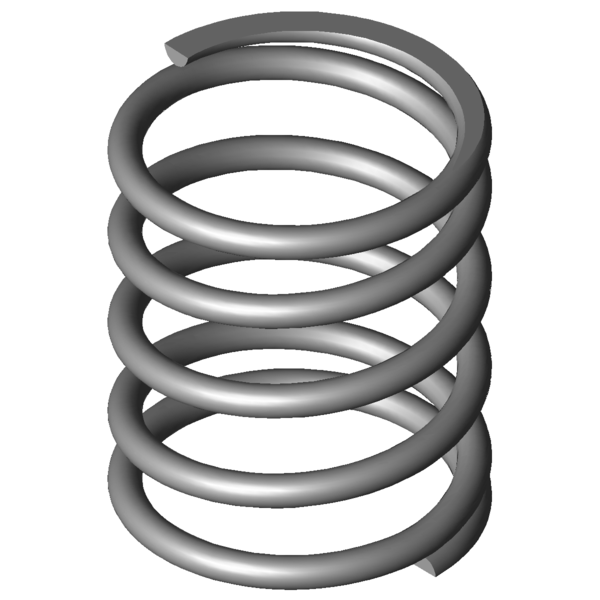

Obrázek produktu Tlačná pružina VD-344B

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-344B

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	5	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	50	mm	Střední průměr vinutí
De	55	mm	Vnější průměr vinutí
Dd	43,7	mm	Největší průměr trnu
Dh	56,8	mm	Nejmenší průměr dutinky
L0	66	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	426,563	N	Maximální síla při statickém zatížení
Ln	31,88	mm	Nejmenší délka při statickém zatížení
sn	34,13	mm	Největší dráha pružiny při statickém zatížení
Fndyn	399,125	N	Maximální síla při dynamickém zatížení
Lndyn	34,07	mm	Nejmenší délka při dynamickém zatížení
shdyn	19,14	mm	Největší dráha pružiny při dynamickém zatížení
S	17,429	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	12,5	N/mm	Tuhost pružiny
Gew	134,0889	g	Hmotnost výrobku
Fntol	38,03	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	37,55	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,8	mm	(+/-) Tolerance průměru vinutí
L0tol	2,1	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AE	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-344B Nerezová ocel Ø 5 x 50 x 66 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-344B Nerezová ocel Ø 5 x 50 x 66 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-344B Nerezová ocel Ø 5 x 50 x 66 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-344B Nerezová ocel Ø 5 x 50 x 66 mm

síla-dráha-výpočet Tlačná pružina VD-344B

Formulář dotazu Tlačná pružina VD-344B Nerezová ocel Ø 5 x 50 x 66 mm

Formulář dotazu Tlačná pružina VD-344B

Podobné tlačné pružiny pro Tlačná pružina VD-344B Nerezová ocel Ø 5 x 50 x 66 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-344B	1.4310	5	55	66	426,563	31,88	34,13	3,5	12,5	100,0 \| 100,0 \| 100,0 \| 100,0
D-344B	EN 10270-1	5	55	66	496,641	31,88	34,13	3,5	14,554	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-263VH	46	60	1,846	1.4310	85,355	13,75	46,25	45,5 \| 74,8 \| 46,9 \| 14,8
VD-289C-01	48	76	2,915	1.4310	157,397	22,01	53,99	50,9 \| 79,4 \| 50,1 \| 23,3
VD-339J-21	58	78	6,695	1.4310	323,352	29,7	48,3	72,2 \| 89,8 \| 73,2 \| 53,6
VD-318B	49	68	7,023	1.4310	294,573	26,06	41,94	73,4 \| 88,7 \| 75,2 \| 56,2
VD-319	44	71	10	1.4310	455	25,5	45,5	82,9 \| 84,3 \| 84,4 \| 80,0
VD-339J-20	58	50	10,414	1.4310	288,466	22,3	27,7	81,5 \| 86,9 \| 74,4 \| 83,3
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	85,7 \| 89,9 \| 80,3 \| 87,1
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	85,6 \| 95,1 \| 74,4 \| 87,3
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364E-08	70	65	13,262	1.4310	501,29	27,2	37,8	90,4 \| 89,3 \| 87,7 \| 94,2
VD-364R-41	54	59,4	13,799	1.4310	149,985	48,53	10,87	72,2 \| 92,5 \| 33,5 \| 90,6
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	76,9 \| 91,6 \| 68,6 \| 70,4
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	73,0 \| 92,9 \| 74,9 \| 51,2
VD-364J-01	56	53	27,631	1.4310	740,52	26,2	26,8	67,7 \| 89,8 \| 68,1 \| 45,2
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	66,8 \| 91,2 \| 67,2 \| 41,9
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	64,9 \| 91,3 \| 63,7 \| 39,7
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	61,4 \| 86,5 \| 58,0 \| 39,7
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	64,4 \| 89,0 \| 65,4 \| 38,8
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	61,6 \| 87,2 \| 63,5 \| 34,2
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	59,0 \| 86,9 \| 58,1 \| 31,9
VD-380	46,3	60	61,535	1.4310	1342,181	38,19	21,81	51,0 \| 84,8 \| 47,8 \| 20,3
VD-389K	50	62,3	75,496	1.4310	1507,155	42,34	19,96	48,5 \| 85,6 \| 43,4 \| 16,6
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	47,3 \| 84,8 \| 42,0 \| 15,3
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	48,6 \| 81,8 \| 48,7 \| 15,3

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina VD-344B

Země původu: DE, German; Tlačná pružina VD-344B
