Tlačná pružina VD-355A Nerezová ocel Ø 5 x 32 x 63 mm

Cenová stupnice - Tlačná pružina VD-355A

Množství	Jedn. cena [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Tlačná pružina Nakoupit

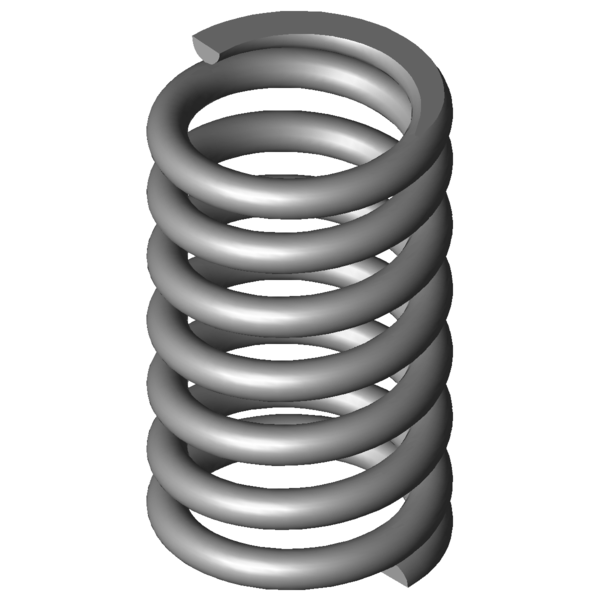

Obrázek produktu Tlačná pružina VD-355A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-355A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	5	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	32	mm	Střední průměr vinutí
De	37	mm	Vnější průměr vinutí
Dd	26	mm	Největší průměr trnu
Dh	38,2	mm	Nejmenší průměr dutinky
L0	63	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	639,061	N	Maximální síla při statickém zatížení
Ln	41,94	mm	Nejmenší délka při statickém zatížení
sn	21,06	mm	Největší dráha pružiny při statickém zatížení
Fndyn	571,684	N	Maximální síla při dynamickém zatížení
Lndyn	44,16	mm	Nejmenší délka při dynamickém zatížení
shdyn	11,6	mm	Největší dráha pružiny při dynamickém zatížení
S	10,545	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	30,344	N/mm	Tuhost pružiny
Gew	117,0231	g	Hmotnost výrobku
Fntol	61,23	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	60,05	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,5	mm	(+/-) Tolerance průměru vinutí
L0tol	1,42	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AF	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-355A Nerezová ocel Ø 5 x 32 x 63 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-355A Nerezová ocel Ø 5 x 32 x 63 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-355A Nerezová ocel Ø 5 x 32 x 63 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-355A Nerezová ocel Ø 5 x 32 x 63 mm

síla-dráha-výpočet Tlačná pružina VD-355A

Formulář dotazu Tlačná pružina VD-355A Nerezová ocel Ø 5 x 32 x 63 mm

Formulář dotazu Tlačná pružina VD-355A

Podobné tlačné pružiny pro Tlačná pružina VD-355A Nerezová ocel Ø 5 x 32 x 63 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-355A	1.4310	5	37	63	639,061	41,94	21,06	5,5	30,344	100,0 \| 100,0 \| 100,0 \| 100,0
D-355A	EN 10270-1	5	37	63	744,049	41,94	21,06	5,5	35,329	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-207JA	35,5	74,5	0,322	1.4310	19,861	12,82	61,68	30,0 \| 70,2 \| 18,6 \| 1,1
VD-207JF	34	69,1	0,369	1.4310	20,878	12,47	56,63	30,8 \| 71,0 \| 20,2 \| 1,2
VD-264B	34,5	71,5	1,897	1.4310	91,025	23,5	48	37,5 \| 77,1 \| 29,1 \| 6,2
VD-264	34,5	71,5	2,98	1.4310	159,442	18	53,5	39,7 \| 77,1 \| 32,2 \| 9,8
VD-288Z-11	37	57,4	5,152	1.4310	194,89	19,57	37,83	47,9 \| 83,7 \| 43,1 \| 17,0
VD-298C	33	64	6,304	1.4310	226,622	28,05	35,95	50,6 \| 83,9 \| 47,0 \| 20,8
VD-294	35,2	58,5	8	1.4310	304,8	20,4	38,1	53,9 \| 84,0 \| 51,5 \| 26,4
VD-288Z-32	28	63	8,247	1.4310	306,232	25,87	37,13	52,7 \| 78,6 \| 52,3 \| 27,2
VD-313F	40	61,7	8,707	1.4310	337,011	22,99	38,71	56,6 \| 87,5 \| 53,6 \| 28,7
VD-313J-03	31,6	62,7	10,3	1.4310	284,653	35,06	27,64	60,0 \| 85,6 \| 60,4 \| 33,9
VD-300	28,2	63,5	10,676	1.4310	385,725	27,37	36,13	58,1 \| 79,8 \| 59,3 \| 35,2
VD-325A	36	61	12,429	1.4310	331,705	34,31	26,69	65,9 \| 91,4 \| 65,4 \| 41,0
VD-325	36	53,5	19,531	1.4310	561,641	24,74	28,76	77,4 \| 87,4 \| 80,6 \| 64,4
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	81,8 \| 93,6 \| 71,4 \| 80,5
VD-355A	37	63	30,344	1.4310	639,061	41,94	21,06	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339P	32	60,4	31,369	1.4310	714,848	37,61	22,79	92,8 \| 90,8 \| 90,9 \| 96,7
VD-359A-02	34	68	37,372	1.4310	877,719	44,51	23,49	85,8 \| 94,8 \| 81,2 \| 81,2
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	79,7 \| 92,8 \| 74,8 \| 71,6
VD-355	37	51	47,684	1.4310	985,851	30,33	20,67	79,6 \| 93,7 \| 81,5 \| 63,6
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	72,3 \| 90,3 \| 73,8 \| 52,9
VD-361	30	60	63,636	1.4310	1191,193	41,28	18,72	70,4 \| 92,1 \| 71,3 \| 47,7
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	68,5 \| 93,2 \| 64,6 \| 47,7
VD-364R-48	33,6	66	71,273	1.4310	1408,705	46,24	19,77	68,0 \| 91,9 \| 69,6 \| 42,6
VD-386	38,3	75	76,482	1.4310	1754,8	52,06	22,94	63,5 \| 86,7 \| 64,1 \| 39,7
VD-364R-02	39	51	83,257	1.4310	1476,864	33,26	17,74	62,5 \| 87,3 \| 63,8 \| 36,4
VD-385	38,3	50	120,186	1.4310	1477,281	37,71	12,29	53,7 \| 85,1 \| 50,8 \| 25,2
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	55,4 \| 89,3 \| 55,1 \| 21,7
VD-389A-02	39	51	149,497	1.4310	1642,595	40,01	10,99	49,8 \| 83,5 \| 45,5 \| 20,3
VD-389P	34	68	194,065	1.4310	2094,116	57,21	10,79	47,3 \| 85,3 \| 40,9 \| 15,6

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202081; Tlačná pružina VD-355A

Země původu: DE, German; Tlačná pružina VD-355A
