Tlačná pružina VD-359A-01 Nerezová ocel Ø 5 x 29 x 48 mm

Cenová stupnice - Tlačná pružina VD-359A-01

Množství	Jedn. cena [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0700 EUR
175	2,0700 EUR
250	2,0700 EUR
350	2,0700 EUR

Tlačná pružina Nakoupit

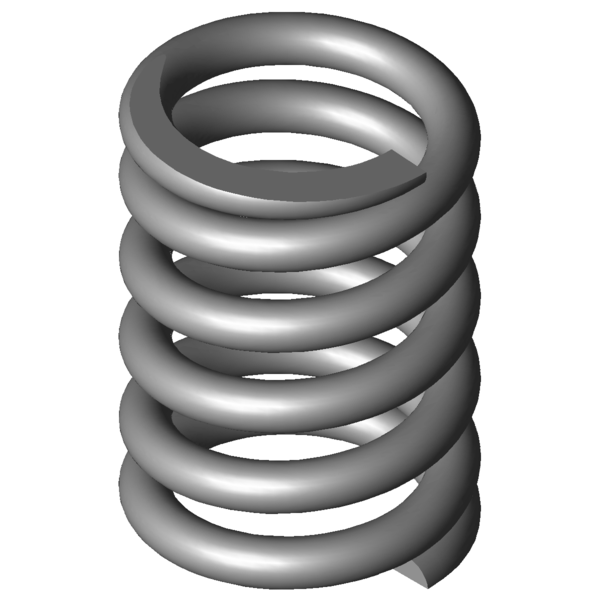

Obrázek produktu Tlačná pružina VD-359A-01

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-359A-01

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	5	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	29	mm	Střední průměr vinutí
De	34	mm	Vnější průměr vinutí
Dd	23,1	mm	Největší průměr trnu
Dh	35,2	mm	Nejmenší průměr dutinky
L0	48	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	840,347	N	Maximální síla při statickém zatížení
Ln	33,01	mm	Nejmenší délka při statickém zatížení
sn	14,99	mm	Největší dráha pružiny při statickém zatížení
Fndyn	756,216	N	Maximální síla při dynamickém zatížení
Lndyn	34,51	mm	Nejmenší délka při dynamickém zatížení
shdyn	5,38	mm	Největší dráha pružiny při dynamickém zatížení
S	10,75	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	4	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	56,058	N/mm	Tuhost pružiny
Gew	84,8417	g	Hmotnost výrobku
Fntol	83,5	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	82	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,4	mm	(+/-) Tolerance průměru vinutí
L0tol	1,02	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AE	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-359A-01 Nerezová ocel Ø 5 x 29 x 48 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-359A-01 Nerezová ocel Ø 5 x 29 x 48 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-359A-01 Nerezová ocel Ø 5 x 29 x 48 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-359A-01 Nerezová ocel Ø 5 x 29 x 48 mm

síla-dráha-výpočet Tlačná pružina VD-359A-01

Formulář dotazu Tlačná pružina VD-359A-01 Nerezová ocel Ø 5 x 29 x 48 mm

Formulář dotazu Tlačná pružina VD-359A-01

Podobné tlačné pružiny pro Tlačná pružina VD-359A-01 Nerezová ocel Ø 5 x 29 x 48 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-359A-01	1.4310	5	34	48	840,347	33,01	14,99	4	56,058	100,0 \| 100,0 \| 100,0 \| 100,0
D-359A-01	EN 10270-1	5	34	48	978,405	33,01	14,99	4	65,267	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-269	27,5	49	6,25	1.4310	204,375	16,3	32,7	40,8 \| 76,3 \| 35,1 \| 11,1
VD-288Z-20	33	48,3	7,5	1.4310	218,813	19,13	29,18	45,9 \| 85,5 \| 38,7 \| 13,4
VD-288L	30	47	7,636	1.4310	223,221	17,77	29,23	44,4 \| 80,7 \| 38,9 \| 13,6
VD-294	35,2	58,5	8	1.4310	304,8	20,4	38,1	44,3 \| 80,9 \| 37,8 \| 14,3
VD-298B	33	43	9,906	1.4310	226,081	20,18	22,82	49,2 \| 83,5 \| 46,3 \| 17,7
VD-299A	28,2	50,8	10,676	1.4310	250,134	27,37	23,43	48,8 \| 80,5 \| 46,9 \| 19,0
VD-313J-02	31,6	53,9	12,173	1.4310	281,47	30,78	23,12	51,8 \| 84,7 \| 49,2 \| 21,7
VD-299	28,2	42,5	16,777	1.4310	381,759	19,75	22,75	54,7 \| 78,5 \| 55,7 \| 29,9
VD-325	36	53,5	19,531	1.4310	561,641	24,74	28,76	60,8 \| 88,1 \| 59,5 \| 34,8
VD-324A	36	41	19,531	1.4310	317,5	24,74	16,26	62,1 \| 86,6 \| 65,0 \| 34,8
VD-313L	25	48,2	27,266	1.4310	495,429	30,03	18,17	67,0 \| 81,7 \| 70,7 \| 48,6
VD-355	37	51	47,684	1.4310	985,851	30,33	20,67	86,4 \| 95,3 \| 78,9 \| 85,1
VD-354B	37	43	47,684	1.4310	604,382	30,33	12,67	85,7 \| 93,8 \| 78,2 \| 85,1
VD-339O	32	41,7	49,294	1.4310	714,4	27,21	14,49	89,7 \| 90,3 \| 90,8 \| 87,9
VD-359A-01	34	48	56,058	1.4310	840,347	33,01	14,99	100,0 \| 100,0 \| 100,0 \| 100,0
VD-360A	30	50	63,636	1.4310	554,83	41,28	8,72	81,7 \| 94,7 \| 62,1 \| 88,1
VD-364K	38	48,6	66,641	1.4310	1027,386	33,18	15,42	88,9 \| 93,0 \| 89,5 \| 84,1
VD-364R-02	39	51	83,257	1.4310	1476,864	33,26	17,74	75,7 \| 89,2 \| 70,7 \| 67,3
VD-364R-90	39	47	90,158	1.4310	986,968	36,05	10,95	76,9 \| 89,5 \| 79,1 \| 62,2
VD-360	30	41	100	1.4310	1109,375	29,91	11,09	74,0 \| 91,2 \| 74,9 \| 56,0
VD-385	38,3	50	120,186	1.4310	1477,281	37,71	12,29	68,0 \| 88,0 \| 69,4 \| 46,6
VD-389A-02	39	51	149,497	1.4310	1642,595	40,01	10,99	61,7 \| 85,3 \| 62,2 \| 37,5
VD-389O	34	48,3	304,959	1.4310	2074,71	41,5	6,8	50,5 \| 90,3 \| 42,9 \| 18,4

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina VD-359A-01

Země původu: DE, German; Tlačná pružina VD-359A-01
