Tlačná pružina VD-361A Nerezová ocel Ø 5 x 25 x 72 mm

Cenová stupnice - Tlačná pružina VD-361A

Množství	Jedn. cena [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Tlačná pružina Nakoupit

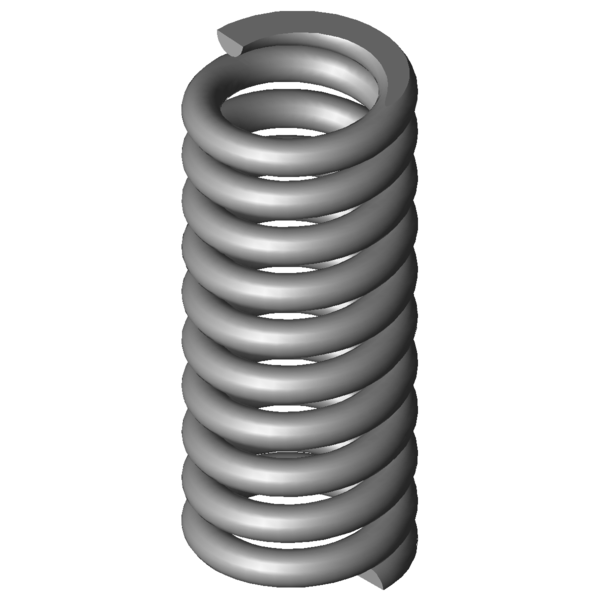

Obrázek produktu Tlačná pružina VD-361A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-361A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	5	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	25	mm	Střední průměr vinutí
De	30	mm	Vnější průměr vinutí
Dd	19,1	mm	Největší průměr trnu
Dh	31	mm	Nejmenší průměr dutinky
L0	72	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	562,316	N	Maximální síla při statickém zatížení
Ln	58,34	mm	Nejmenší délka při statickém zatížení
sn	13,66	mm	Největší dráha pružiny při statickém zatížení
Fndyn	442,235	N	Maximální síla při dynamickém zatížení
Lndyn	61,26	mm	Nejmenší délka při dynamickém zatížení
shdyn	10,74	mm	Největší dráha pružiny při dynamickém zatížení
S	7,882	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	41,176	N/mm	Tuhost pružiny
Gew	127,994	g	Hmotnost výrobku
Fntol	85,63	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	83,53	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,35	mm	(+/-) Tolerance průměru vinutí
L0tol	1,58	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AF	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-361A Nerezová ocel Ø 5 x 25 x 72 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-361A Nerezová ocel Ø 5 x 25 x 72 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-361A Nerezová ocel Ø 5 x 25 x 72 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-361A Nerezová ocel Ø 5 x 25 x 72 mm

síla-dráha-výpočet Tlačná pružina VD-361A

Formulář dotazu Tlačná pružina VD-361A Nerezová ocel Ø 5 x 25 x 72 mm

Formulář dotazu Tlačná pružina VD-361A

Podobné tlačné pružiny pro Tlačná pružina VD-361A Nerezová ocel Ø 5 x 25 x 72 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-361A	1.4310	5	30	72	562,316	58,34	13,66	8,5	41,176	100,0 \| 100,0 \| 100,0 \| 100,0
D-361A	EN 10270-1	5	30	72	654,697	58,34	13,66	8,5	47,941	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-288M	30	70,7	4,859	1.4310	223,43	24,72	45,98	43,8 \| 84,7 \| 34,7 \| 11,8
VD-300A	28,2	79,4	6,181	1.4310	227,32	42,62	36,78	45,6 \| 82,9 \| 38,8 \| 15,0
VD-298C	33	64	6,304	1.4310	226,622	28,05	35,95	45,2 \| 81,3 \| 39,1 \| 15,3
VD-288Z-32	28	63	8,247	1.4310	306,232	25,87	37,13	48,6 \| 80,3 \| 45,6 \| 20,0
VD-313J-04	31,6	72,2	8,927	1.4310	293,237	39,35	32,85	52,5 \| 88,9 \| 46,9 \| 21,7
VD-313J-03	31,6	62,7	10,3	1.4310	284,653	35,06	27,64	53,2 \| 84,7 \| 50,0 \| 25,0
VD-300	28,2	63,5	10,676	1.4310	385,725	27,37	36,13	53,7 \| 82,1 \| 53,2 \| 25,9
VD-313J-08	28,6	74,6	12,541	1.4310	448,306	38,85	35,75	59,1 \| 87,9 \| 59,0 \| 30,5
VD-313L-03	25	72	16,662	1.4310	457,257	44,56	27,44	63,7 \| 85,1 \| 65,5 \| 40,5
VD-329B-01	30	70	19,607	1.4310	622,571	38,25	31,75	68,9 \| 92,4 \| 66,7 \| 47,6
VD-334A-03	27	78	21,659	1.4310	669,274	47,1	30,9	68,1 \| 87,4 \| 64,1 \| 52,6
VD-331	29	60,5	26,065	1.4310	704,052	33,49	27,01	71,8 \| 86,9 \| 65,2 \| 63,3
VD-337	24	72	32,941	1.4310	834,235	46,68	25,33	75,8 \| 86,7 \| 60,7 \| 80,0
VD-359A-02	34	68	37,372	1.4310	877,719	44,51	23,49	82,0 \| 94,2 \| 61,1 \| 90,8
VD-361A	30	72	41,176	1.4310	562,316	58,34	13,66	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339R-10	27	70	42	1.4310	949,594	47,39	22,61	83,4 \| 92,4 \| 59,8 \| 98,0
VD-361	30	60	63,636	1.4310	1191,193	41,28	18,72	73,1 \| 94,4 \| 60,1 \| 64,7
VD-364R-48	33,6	66	71,273	1.4310	1408,705	46,24	19,77	67,5 \| 90,1 \| 54,5 \| 57,8
VD-365RA	28	66	102,083	1.4310	775,017	58,41	7,59	65,3 \| 91,4 \| 64,1 \| 40,3
VD-389P	34	68	194,065	1.4310	2094,116	57,21	10,79	52,9 \| 84,7 \| 52,9 \| 21,2
VD-389R-01	27,8	70	389,098	1.4310	3596,724	60,76	9,24	46,4 \| 87,1 \| 41,6 \| 10,6

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202081; Tlačná pružina VD-361A

Země původu: DE, German; Tlačná pružina VD-361A
