Tlačná pružina VD-362 Nerezová ocel Ø 5 x 25 x 87,5 mm

Name: VD-362 - Tlacné pružiny
SKU: VD-362
Availability: InStock

Cenová stupnice - Tlačná pružina VD-362

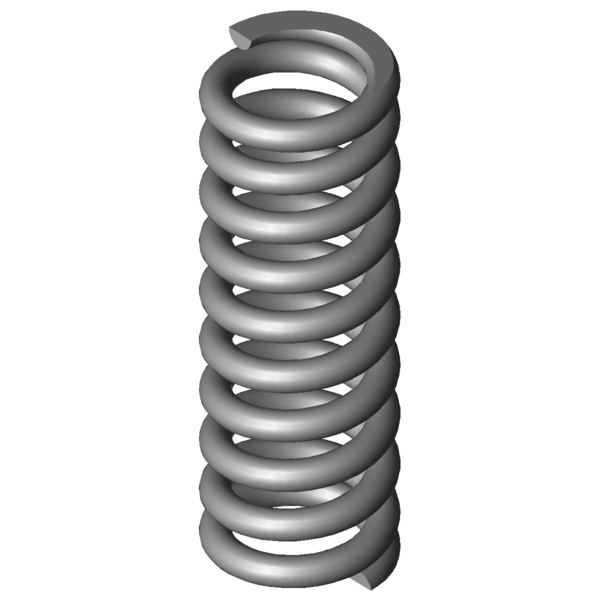

Obrázek produktu Tlačná pružina VD-362

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	5	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	25	mm	Střední průměr vinutí
De	30	mm	Vnější průměr vinutí
Dd	19,1	mm	Největší průměr trnu
Dh	31	mm	Nejmenší průměr dutinky
L0	87,5	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	1200,551	N	Maximální síla při statickém zatížení
Ln	58,34	mm	Nejmenší délka při statickém zatížení
sn	29,16	mm	Největší dráha pružiny při statickém zatížení
Fndyn	1080,471	N	Maximální síla při dynamickém zatížení
Lndyn	61,26	mm	Nejmenší délka při dynamickém zatížení
shdyn	4,98	mm	Největší dráha pružiny při dynamickém zatížení
S	9,706	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	41,176	N/mm	Tuhost pružiny
Gew	127,994	g	Hmotnost výrobku
Fntol	96,7	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	94,6	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,35	mm	(+/-) Tolerance průměru vinutí
L0tol	1,58	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AF	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-362	1.4310	5	30	87,5	1200,551	58,34	29,16	8,5	41,176	100,0 \| 100,0 \| 100,0 \| 100,0
D-362	EN 10270-1	5	30	87,5	1397,785	58,34	29,16	8,5	47,941	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-288Z-33	28	97	5,336	1.4310	321,756	36,71	60,29	43,9 \| 81,2 \| 37,6 \| 13,0
VD-288Z-43	27	81,8	6,032	1.4310	273,249	36,5	45,3	46,5 \| 81,2 \| 43,6 \| 14,7
VD-300A	28,2	79,4	6,181	1.4310	227,32	42,62	36,78	49,0 \| 82,9 \| 49,1 \| 15,0
VD-301	28,2	94,5	6,908	1.4310	384,72	38,81	55,69	47,5 \| 83,5 \| 42,2 \| 16,8
VD-313J-05	31,6	92	7,876	1.4310	380,927	43,64	48,36	50,8 \| 87,3 \| 46,0 \| 19,1
VD-313J-04	31,6	72,2	8,927	1.4310	293,237	39,35	32,85	53,8 \| 83,2 \| 56,6 \| 21,7
VD-313J-09	28,6	91,3	9,901	1.4310	435,699	47,29	44,01	54,3 \| 87,7 \| 51,3 \| 24,0
VD-313J-08	28,6	74,6	12,541	1.4310	448,306	38,85	35,75	58,0 \| 84,2 \| 59,5 \| 30,5
VD-313M-02	25	86	13,633	1.4310	451,804	52,86	33,14	60,2 \| 84,5 \| 62,8 \| 33,1
VD-332	29	89,5	16,866	1.4310	710,185	47,39	42,11	65,5 \| 91,5 \| 64,2 \| 41,0
VD-339Q	32	97,7	18,161	1.4310	713,362	58,42	39,28	67,3 \| 91,1 \| 66,8 \| 44,1
VD-329B-01	30	70	19,607	1.4310	622,571	38,25	31,75	68,7 \| 86,7 \| 71,8 \| 47,6
VD-334A-03	27	78	21,659	1.4310	669,274	47,1	30,9	71,3 \| 86,4 \| 75,1 \| 52,6
VD-359A-03	34	88	28,029	1.4310	896,405	56,02	31,98	82,3 \| 95,9 \| 82,9 \| 68,1
VD-362	30	87,5	41,176	1.4310	1200,551	58,34	29,16	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364Q	28	87,8	73,992	1.4310	1332,853	69,79	18,01	75,4 \| 94,6 \| 75,9 \| 55,6

Počet podobných kovových pružin: 15
