Tlačná pružina VD-364E-12 Nerezová ocel Ø 5,5 x 64,5 x 147 mm

Cenová stupnice - Tlačná pružina VD-364E-12

Množství	Jedn. cena [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Tlačná pružina Nakoupit

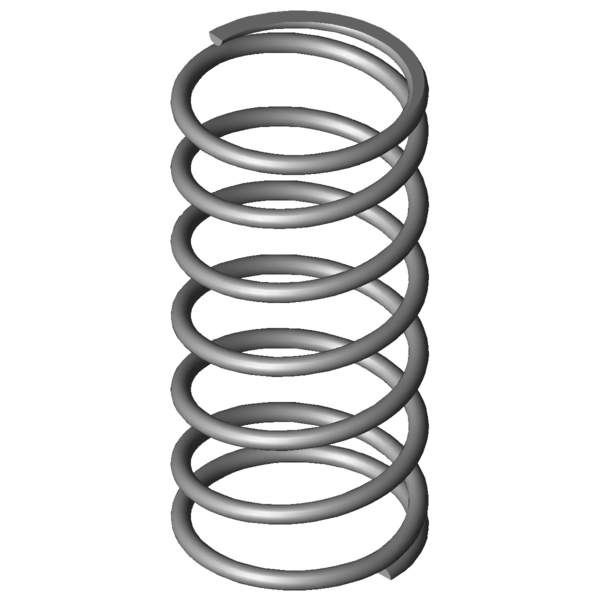

Obrázek produktu Tlačná pružina VD-364E-12

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-364E-12

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	5,5	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	64,5	mm	Střední průměr vinutí
De	70	mm	Vnější průměr vinutí
Dd	57,6	mm	Největší průměr trnu
Dh	71,5	mm	Nejmenší průměr dutinky
L0	147	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	523,262	N	Maximální síla při statickém zatížení
Ln	50,55	mm	Nejmenší délka při statickém zatížení
sn	96,45	mm	Největší dráha pružiny při statickém zatížení
Fndyn	498,035	N	Maximální síla při dynamickém zatížení
Lndyn	55,2	mm	Nejmenší délka při dynamickém zatížení
shdyn	36,5	mm	Největší dráha pružiny při dynamickém zatížení
S	25,727	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	5,425	N/mm	Tuhost pružiny
Gew	285,4083	g	Hmotnost výrobku
Fntol	36,64	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	36,3	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	1,2	mm	(+/-) Tolerance průměru vinutí
L0tol	5,1	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AO	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-364E-12 Nerezová ocel Ø 5,5 x 64,5 x 147 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-364E-12 Nerezová ocel Ø 5,5 x 64,5 x 147 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-364E-12 Nerezová ocel Ø 5,5 x 64,5 x 147 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-364E-12 Nerezová ocel Ø 5,5 x 64,5 x 147 mm

síla-dráha-výpočet Tlačná pružina VD-364E-12

Formulář dotazu Tlačná pružina VD-364E-12 Nerezová ocel Ø 5,5 x 64,5 x 147 mm

Formulář dotazu Tlačná pružina VD-364E-12

Podobné tlačné pružiny pro Tlačná pružina VD-364E-12 Nerezová ocel Ø 5,5 x 64,5 x 147 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-364E-12	1.4310	5,5	70	147	523,262	50,55	96,45	5,5	5,425	100,0 \| 100,0 \| 100,0 \| 100,0
D-364E-12	EN 10270-1	5,5	70	147	609,416	50,52	96,48	5,5	6,317	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	64,1 \| 88,0 \| 64,5 \| 39,7
VD-313S	70	145	2,226	1.4310	257,969	29,12	115,88	65,9 \| 90,5 \| 66,3 \| 41,0
VD-313R-01	70	133	2,226	1.4310	231,255	29,12	103,88	65,8 \| 87,7 \| 68,5 \| 41,0
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	71,8 \| 88,9 \| 73,1 \| 53,4
VD-339F	75	146	2,926	1.4310	333,163	32,12	113,88	73,2 \| 91,5 \| 74,2 \| 53,9
VD-315	54	150	3,258	1.4310	367,014	37,36	112,64	73,5 \| 82,6 \| 77,9 \| 60,1
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	79,3 \| 92,2 \| 80,7 \| 64,9
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	75,5 \| 96,4 \| 56,8 \| 73,2
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	82,9 \| 89,9 \| 85,6 \| 73,3
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	83,6 \| 87,9 \| 78,8 \| 84,0
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	90,6 \| 89,2 \| 87,8 \| 94,9
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	94,3 \| 92,9 \| 95,8 \| 94,2
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	73,7 \| 89,1 \| 42,8 \| 89,4
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	90,0 \| 89,9 \| 93,2 \| 86,8
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	83,5 \| 88,6 \| 81,1 \| 80,8
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	79,8 \| 89,0 \| 80,0 \| 70,5
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	76,4 \| 90,9 \| 77,8 \| 60,3
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	74,3 \| 93,7 \| 75,0 \| 54,1
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	68,3 \| 89,3 \| 70,9 \| 44,7
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	64,7 \| 87,7 \| 64,7 \| 41,8
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	59,9 \| 85,9 \| 59,2 \| 34,4
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	59,2 \| 85,1 \| 60,2 \| 32,4
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	53,2 \| 87,5 \| 51,1 \| 20,8
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	49,3 \| 82,9 \| 45,4 \| 19,5
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	47,3 \| 83,9 \| 41,9 \| 16,1
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	47,6 \| 81,2 \| 45,7 \| 16,1

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina VD-364E-12

Země původu: DE, German; Tlačná pružina VD-364E-12
