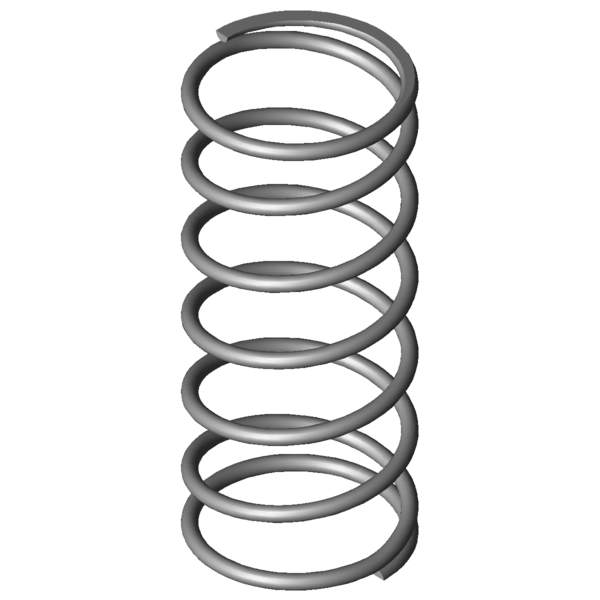

Domov » Výrobek » Tlacné pružiny » vd-416 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-416 Nerezová ocel Ø 10 x 125 x 315 mm Cenová stupnice - Tlačná pružina VD-416 Množství Jedn. cena [EUR] 1 32,5200 EUR 2 25,9100 EUR 3 24,1100 EUR 7 22,2200 EUR 17 20,7400 EUR 37 19,3000 EUR 75 18,6900 EUR 125 18,6900 EUR 175 18,6900 EUR 250 18,6900 EUR 350 18,6900 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-416 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-416 Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 10 mm Prumer drátu Di mm Vnitřní průměr vinutí D 125 mm Střední průměr vinutí De 135 mm Vnější průměr vinutí Dd 112 mm Největší průměr trnu Dh 140 mm Nejmenší průměr dutinky L0 315 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 1805,109 N Maximální síla při statickém zatížení Ln 93,39 mm Nejmenší délka při statickém zatížení sn 221,61 mm Největší dráha pružiny při statickém zatížení Fndyn 1730,176 N Maximální síla při dynamickém zatížení Lndyn 102,59 mm Nejmenší délka při dynamickém zatížení shdyn 28,65 mm Největší dráha pružiny při dynamickém zatížení S 55,455 mm Stoupání pružiny (mezi dvěma středy vinutí) n 5,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 8,145 N/mm Tuhost pružiny Gew 1828,4853 g Hmotnost výrobku Fntol 109 N (+/-) Tolerance pro statickou maximální sílu Fndtol 107 N (+/-) Tolerance pro dynamickou maximální sílu Detol 1,9 mm (+/-) Tolerance průměru vinutí L0tol 8,2 mm (+/-) Tolerance délky nenapnuté pružiny PG #BC - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-416 Nerezová ocel Ø 10 x 125 x 315 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-416 Nerezová ocel Ø 10 x 125 x 315 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-416 Nerezová ocel Ø 10 x 125 x 315 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-416 Nerezová ocel Ø 10 x 125 x 315 mm síla-dráha-výpočet Tlačná pružina VD-416 Formulář dotazu Tlačná pružina VD-416 Nerezová ocel Ø 10 x 125 x 315 mm Formulář dotazu Tlačná pružina VD-416 Číslo celního sazebníku: 73202081; Tlačná pružina VD-416 Země původu: DE, German; Tlačná pružina VD-416 Obrázek produktu - Tlacné pružiny VD-416 QR-Code: Tlačná pružina VD-416
