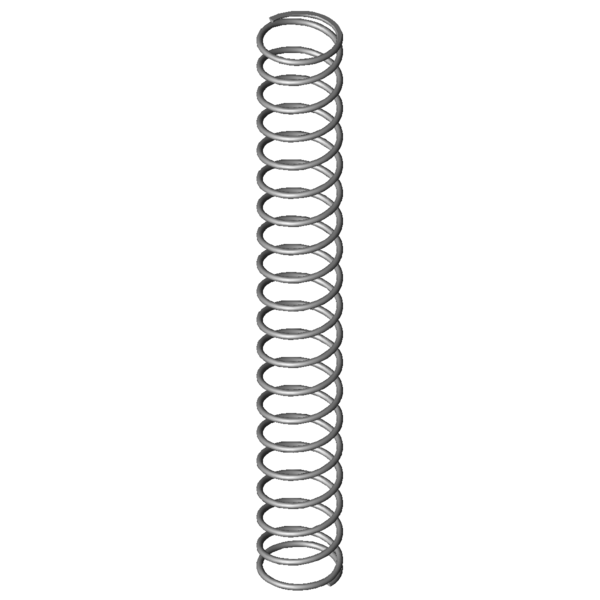

Domov » Výrobek » Tlacné pružiny » vd-419 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-419 Nerezová ocel Ø 10 x 125 x 1015 mm Cenová stupnice - Tlačná pružina VD-419 Množství Jedn. cena [EUR] 1 56,6900 EUR 2 45,1600 EUR 3 43,4800 EUR 7 39,3200 EUR 17 36,2500 EUR 37 33,7800 EUR 75 33,0100 EUR 125 33,0100 EUR 175 33,0100 EUR 250 33,0100 EUR 350 33,0100 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-419 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-419 Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 10 mm Prumer drátu Di mm Vnitřní průměr vinutí D 125 mm Střední průměr vinutí De 135 mm Vnější průměr vinutí Dd 112 mm Největší průměr trnu Dh 140 mm Nejmenší průměr dutinky L0 1015 mm Délka nenapnuté pružiny Lk 823,53 mm Vzpěrná délka Fn 1811,714 N Maximální síla při statickém zatížení Ln 266,86 mm Nejmenší délka při statickém zatížení sn 748,14 mm Největší dráha pružiny při statickém zatížení Fndyn 1736,811 N Maximální síla při dynamickém zatížení Lndyn 297,79 mm Nejmenší délka při dynamickém zatížení shdyn 95,85 mm Největší dráha pružiny při dynamickém zatížení S 54,324 mm Stoupání pružiny (mezi dvěma středy vinutí) n 18,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 2,422 N/mm Tuhost pružiny Gew 4997,8598 g Hmotnost výrobku Fntol 95,4 N (+/-) Tolerance pro statickou maximální sílu Fndtol 94,1 N (+/-) Tolerance pro dynamickou maximální sílu Detol 1,9 mm (+/-) Tolerance průměru vinutí L0tol 22,62 mm (+/-) Tolerance délky nenapnuté pružiny PG #BG - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-419 Nerezová ocel Ø 10 x 125 x 1015 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-419 Nerezová ocel Ø 10 x 125 x 1015 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-419 Nerezová ocel Ø 10 x 125 x 1015 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-419 Nerezová ocel Ø 10 x 125 x 1015 mm síla-dráha-výpočet Tlačná pružina VD-419 Formulář dotazu Tlačná pružina VD-419 Nerezová ocel Ø 10 x 125 x 1015 mm Formulář dotazu Tlačná pružina VD-419 Číslo celního sazebníku: 73202081; Tlačná pružina VD-419 Země původu: DE, German; Tlačná pružina VD-419 Obrázek produktu - Tlacné pružiny VD-419 QR-Code: Tlačná pružina VD-419
