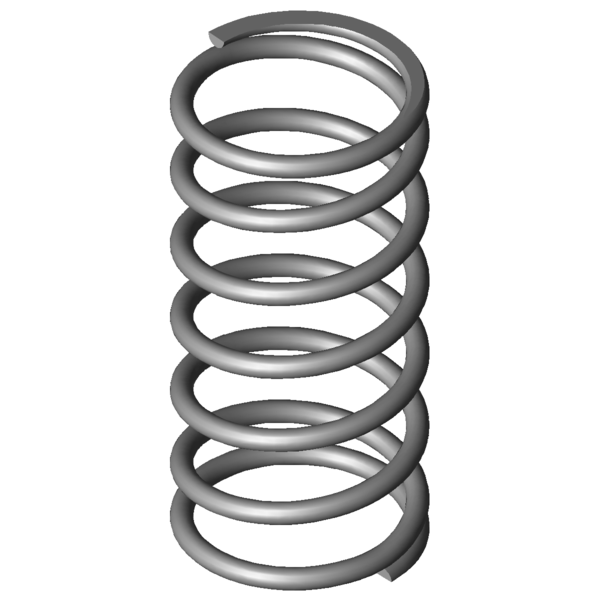

Domov » Výrobek » Tlacné pružiny » vd-421 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-421 Nerezová ocel Ø 10 x 100 x 230 mm Cenová stupnice - Tlačná pružina VD-421 Množství Jedn. cena [EUR] 1 20,4700 EUR 2 16,3100 EUR 3 13,5600 EUR 7 11,6800 EUR 17 10,4200 EUR 37 9,2500 EUR 75 9,0900 EUR 125 9,0900 EUR 175 9,0900 EUR 250 9,0900 EUR 350 9,0900 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-421 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-421 Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 10 mm Prumer drátu Di mm Vnitřní průměr vinutí D 100 mm Střední průměr vinutí De 110 mm Vnější průměr vinutí Dd 88 mm Největší průměr trnu Dh 114 mm Nejmenší průměr dutinky L0 230 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 2247,159 N Maximální síla při statickém zatížení Ln 88,75 mm Nejmenší délka při statickém zatížení sn 141,25 mm Největší dráha pružiny při statickém zatížení Fndyn 2137,705 N Maximální síla při dynamickém zatížení Lndyn 95,63 mm Nejmenší délka při dynamickém zatížení shdyn 17,15 mm Největší dráha pružiny při dynamickém zatížení S 40 mm Stoupání pružiny (mezi dvěma středy vinutí) n 5,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 15,909 N/mm Tuhost pružiny Gew 1462,7882 g Hmotnost výrobku Fntol 126 N (+/-) Tolerance pro statickou maximální sílu Fndtol 124 N (+/-) Tolerance pro dynamickou maximální sílu Detol 1,5 mm (+/-) Tolerance průměru vinutí L0tol 4,71 mm (+/-) Tolerance délky nenapnuté pružiny PG #BA - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-421 Nerezová ocel Ø 10 x 100 x 230 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-421 Nerezová ocel Ø 10 x 100 x 230 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-421 Nerezová ocel Ø 10 x 100 x 230 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-421 Nerezová ocel Ø 10 x 100 x 230 mm síla-dráha-výpočet Tlačná pružina VD-421 Formulář dotazu Tlačná pružina VD-421 Nerezová ocel Ø 10 x 100 x 230 mm Formulář dotazu Tlačná pružina VD-421 Číslo celního sazebníku: 73202081; Tlačná pružina VD-421 Země původu: DE, German; Tlačná pružina VD-421 Obrázek produktu - Tlacné pružiny VD-421 QR-Code: Tlačná pružina VD-421
