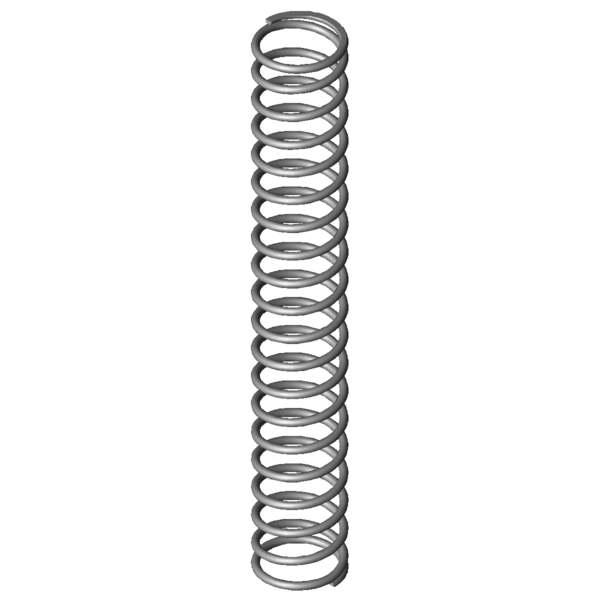

Domov » Výrobek » Tlacné pružiny » vd-424 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-424 Nerezová ocel Ø 10 x 100 x 730 mm Cenová stupnice - Tlačná pružina VD-424 Množství Jedn. cena [EUR] 1 56,6900 EUR 2 45,1600 EUR 3 43,4800 EUR 7 39,3200 EUR 17 36,2500 EUR 37 33,7800 EUR 75 33,0100 EUR 125 33,0100 EUR 175 33,0100 EUR 250 33,0100 EUR 350 33,0100 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-424 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-424 Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 10 mm Prumer drátu Di mm Vnitřní průměr vinutí D 100 mm Střední průměr vinutí De 110 mm Vnější průměr vinutí Dd 88 mm Největší průměr trnu Dh 114 mm Nejmenší průměr dutinky L0 730 mm Délka nenapnuté pružiny Lk 553,15 mm Vzpěrná délka Fn 2264,358 N Maximální síla při statickém zatížení Ln 251,25 mm Nejmenší délka při statickém zatížení sn 478,75 mm Největší dráha pružiny při statickém zatížení Fndyn 2154,959 N Maximální síla při dynamickém zatížení Lndyn 274,38 mm Nejmenší délka při dynamickém zatížení shdyn 55,2 mm Největší dráha pružiny při dynamickém zatížení S 38,919 mm Stoupání pružiny (mezi dvěma středy vinutí) n 18,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 4,73 N/mm Tuhost pružiny Gew 3998,2879 g Hmotnost výrobku Fntol 111 N (+/-) Tolerance pro statickou maximální sílu Fndtol 109 N (+/-) Tolerance pro dynamickou maximální sílu Detol 1,5 mm (+/-) Tolerance průměru vinutí L0tol 13 mm (+/-) Tolerance délky nenapnuté pružiny PG #BG - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny CAD výkres Tlačná pružina VD-424 Datový list Tlačná pružina VD-424 Nerezová ocel Ø 10 x 100 x 730 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-424 Nerezová ocel Ø 10 x 100 x 730 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-424 Nerezová ocel Ø 10 x 100 x 730 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-424 Nerezová ocel Ø 10 x 100 x 730 mm síla-dráha-výpočet Tlačná pružina VD-424 Formulář dotazu Tlačná pružina VD-424 Nerezová ocel Ø 10 x 100 x 730 mm Formulář dotazu Tlačná pružina VD-424 Podobný Tlačná pružina D-424 Pružinová ocel Ø 10 x 100 x 730 mm Podobný Tlačná pružina D-424 Číslo celního sazebníku: 73202081; Tlačná pružina VD-424 Země původu: DE, German; Tlačná pružina VD-424 Obrázek produktu - Tlacné pružiny VD-424 QR-Code: Tlačná pružina VD-424
