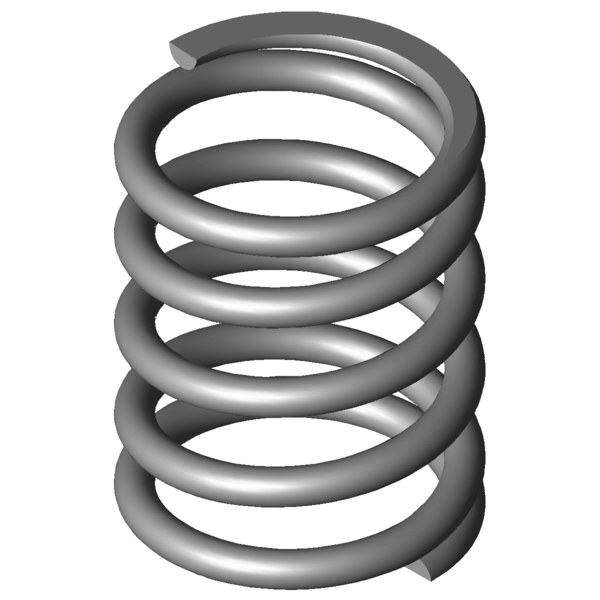

Domov » Výrobek » Tlacné pružiny » vd-425 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-425 Nerezová ocel Ø 10 x 80 x 115 mm Cenová stupnice - Tlačná pružina VD-425 Množství Jedn. cena [EUR] 1 17,2900 EUR 2 13,7700 EUR 3 10,0900 EUR 7 8,3300 EUR 17 7,1500 EUR 37 6,1700 EUR 75 6,0800 EUR 125 6,0800 EUR 175 6,0800 EUR 250 6,0800 EUR 350 6,0800 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-425 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-425 Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 10 mm Prumer drátu Di mm Vnitřní průměr vinutí D 80 mm Střední průměr vinutí De 90 mm Vnější průměr vinutí Dd 68 mm Největší průměr trnu Dh 93 mm Nejmenší průměr dutinky L0 115 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 2594,727 N Maximální síla při statickém zatížení Ln 61,86 mm Nejmenší délka při statickém zatížení sn 53,14 mm Největší dráha pružiny při statickém zatížení Fndyn 2427,246 N Maximální síla při dynamickém zatížení Lndyn 65,29 mm Nejmenší délka při dynamickém zatížení shdyn 8,5 mm Největší dráha pružiny při dynamickém zatížení S 30 mm Stoupání pružiny (mezi dvěma středy vinutí) n 3,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 48,828 N/mm Tuhost pružiny Gew 858,1691 g Hmotnost výrobku Fntol 172 N (+/-) Tolerance pro statickou maximální sílu Fndtol 169 N (+/-) Tolerance pro dynamickou maximální sílu Detol 1 mm (+/-) Tolerance průměru vinutí L0tol 2,23 mm (+/-) Tolerance délky nenapnuté pružiny PG #AU - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny CAD výkres Tlačná pružina VD-425 Datový list Tlačná pružina VD-425 Nerezová ocel Ø 10 x 80 x 115 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-425 Nerezová ocel Ø 10 x 80 x 115 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-425 Nerezová ocel Ø 10 x 80 x 115 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-425 Nerezová ocel Ø 10 x 80 x 115 mm síla-dráha-výpočet Tlačná pružina VD-425 Formulář dotazu Tlačná pružina VD-425 Nerezová ocel Ø 10 x 80 x 115 mm Formulář dotazu Tlačná pružina VD-425 Podobný Tlačná pružina D-425 Pružinová ocel Ø 10 x 80 x 115 mm Podobný Tlačná pružina D-425 Číslo celního sazebníku: 73202081; Tlačná pružina VD-425 Země původu: DE, German; Tlačná pružina VD-425 Obrázek produktu - Tlacné pružiny VD-425 QR-Code: Tlačná pružina VD-425
