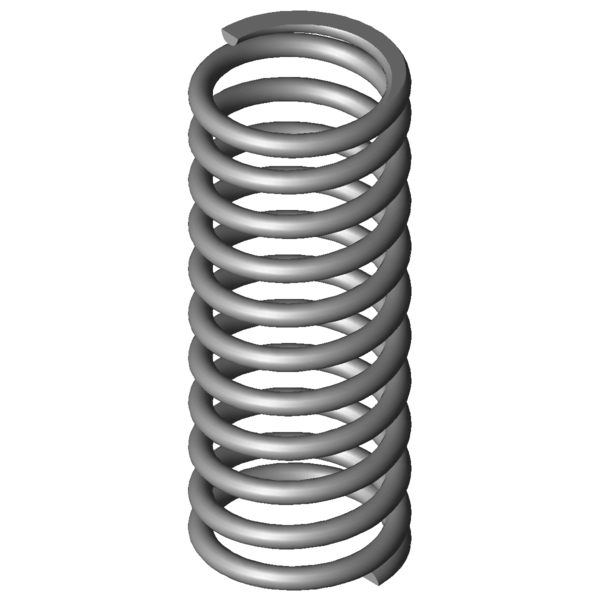

Domov » Výrobek » Tlacné pružiny » vd-426a Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-426A Nerezová ocel Ø 10 x 80 x 230 mm Cenová stupnice - Tlačná pružina VD-426A Množství Jedn. cena [EUR] 1 32,5200 EUR 2 25,9100 EUR 3 24,1100 EUR 7 22,2200 EUR 17 20,7400 EUR 37 19,3000 EUR 75 18,6900 EUR 125 18,6900 EUR 175 18,6900 EUR 250 18,6900 EUR 350 18,6900 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-426A Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-426A Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 10 mm Prumer drátu Di mm Vnitřní průměr vinutí D 80 mm Střední průměr vinutí De 90 mm Vnější průměr vinutí Dd 68 mm Největší průměr trnu Dh 93 mm Nejmenší průměr dutinky L0 230 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 1733,81 N Maximální síla při statickém zatížení Ln 133,62 mm Nejmenší délka při statickém zatížení sn 96,38 mm Největší dráha pružiny při statickém zatížení Fndyn 1566,329 N Maximální síla při dynamickém zatížení Lndyn 142,93 mm Nejmenší délka při dynamickém zatížení shdyn 58,1 mm Největší dráha pružiny při dynamickém zatížení S 23,158 mm Stoupání pružiny (mezi dvěma středy vinutí) n 9,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 17,989 N/mm Tuhost pružiny Gew 1794,3536 g Hmotnost výrobku Fntol 129 N (+/-) Tolerance pro statickou maximální sílu Fndtol 127 N (+/-) Tolerance pro dynamickou maximální sílu Detol 1 mm (+/-) Tolerance průměru vinutí L0tol 4,76 mm (+/-) Tolerance délky nenapnuté pružiny PG #BC - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny CAD výkres Tlačná pružina VD-426A Datový list Tlačná pružina VD-426A Nerezová ocel Ø 10 x 80 x 230 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-426A Nerezová ocel Ø 10 x 80 x 230 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-426A Nerezová ocel Ø 10 x 80 x 230 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-426A Nerezová ocel Ø 10 x 80 x 230 mm síla-dráha-výpočet Tlačná pružina VD-426A Formulář dotazu Tlačná pružina VD-426A Nerezová ocel Ø 10 x 80 x 230 mm Formulář dotazu Tlačná pružina VD-426A Podobný Tlačná pružina D-426A Pružinová ocel Ø 10 x 80 x 230 mm Podobný Tlačná pružina D-426A Číslo celního sazebníku: 73202081; Tlačná pružina VD-426A Země původu: DE, German; Tlačná pružina VD-426A Obrázek produktu - Tlacné pružiny VD-426A QR-Code: Tlačná pružina VD-426A
