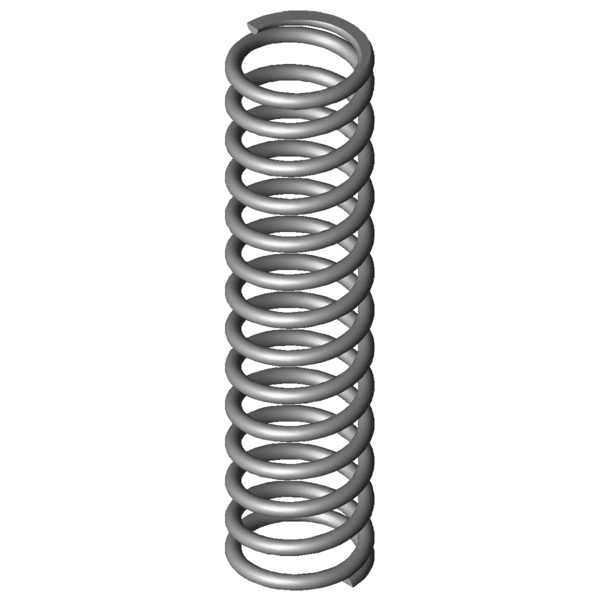

Domov » Výrobek » Tlacné pružiny » vd-428 Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina VD-428 Nerezová ocel Ø 10 x 80 x 370 mm Cenová stupnice - Tlačná pružina VD-428 Množství Jedn. cena [EUR] 1 39,1400 EUR 2 31,1800 EUR 3 30,5900 EUR 7 27,6100 EUR 17 25,4600 EUR 37 24,0000 EUR 75 23,1400 EUR 125 23,1400 EUR 175 23,1400 EUR 250 23,1400 EUR 350 23,1400 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina VD-428 Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina VD-428 Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 10 mm Prumer drátu Di mm Vnitřní průměr vinutí D 80 mm Střední průměr vinutí De 90 mm Vnější průměr vinutí Dd 68 mm Největší průměr trnu Dh 93 mm Nejmenší průměr dutinky L0 370 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 2741,211 N Maximální síla při statickém zatížení Ln 169,5 mm Nejmenší délka při statickém zatížení sn 200,5 mm Největší dráha pružiny při statickém zatížení Fndyn 2573,73 N Maximální síla při dynamickém zatížení Lndyn 181,75 mm Nejmenší délka při dynamickém zatížení shdyn 24,89 mm Největší dráha pružiny při dynamickém zatížení S 28,8 mm Stoupání pružiny (mezi dvěma středy vinutí) n 12,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 13,672 N/mm Tuhost pružiny Gew 2262,4458 g Hmotnost výrobku Fntol 143 N (+/-) Tolerance pro statickou maximální sílu Fndtol 140 N (+/-) Tolerance pro dynamickou maximální sílu Detol 1 mm (+/-) Tolerance průměru vinutí L0tol 6,01 mm (+/-) Tolerance délky nenapnuté pružiny PG #BE - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina VD-428 Nerezová ocel Ø 10 x 80 x 370 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina VD-428 Nerezová ocel Ø 10 x 80 x 370 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina VD-428 Nerezová ocel Ø 10 x 80 x 370 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina VD-428 Nerezová ocel Ø 10 x 80 x 370 mm síla-dráha-výpočet Tlačná pružina VD-428 Formulář dotazu Tlačná pružina VD-428 Nerezová ocel Ø 10 x 80 x 370 mm Formulář dotazu Tlačná pružina VD-428 Číslo celního sazebníku: 73202081; Tlačná pružina VD-428 Země původu: DE, German; Tlačná pružina VD-428 Obrázek produktu - Tlacné pružiny VD-428 QR-Code: Tlačná pružina VD-428
