Detailní stránka Tlacné pružiny: VD-436 | Nerezová ocel Ø 10 x 50 x 110 mm

Cenová stupnice (Cenová skupina: AT)

MnožstvíJedn. cena [EUR]
1 16,9900 EUR
2 13,5400 EUR
3 9,7100 EUR
7 8,0900 EUR
17 6,3200 EUR
37 5,6200 EUR
75 5,5400 EUR
125 5,5120 EUR
175 5,4717 EUR
250 5,3171 EUR
350 5,0170 EUR

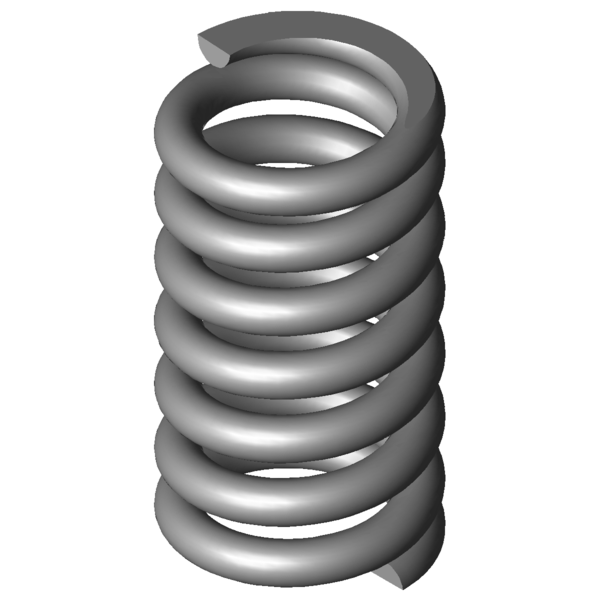

CAD obrázek Tlacné pružiny VD-436

Technické údaje

ZnačkaHodnotaJednotkaPopis
Druh materiálu EN 10270-3-1.4310 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 10 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 50 mm Střední průměr vinutí
De 60 mm Vnější průměr vinutí
Dd 38 mm Největší průměr trnu
Dh 62 mm Nejmenší průměr dutinky
L0 110 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 3492,045 N Maximální síla při statickém zatížení
Ln 82,56 mm Nejmenší délka při statickém zatížení
sn 27,44 mm Největší dráha pružiny při statickém zatížení
Fndyn 3011,273 N Maximální síla při dynamickém zatížení
Lndyn 86,34 mm Nejmenší délka při dynamickém zatížení
shdyn 7,02 mm Největší dráha pružiny při dynamickém zatížení
S 18,182 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 5,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 127,273 N/mm Tuhost pružiny
Gew 731,3941 g Hmotnost výrobku
Fntol 331 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 322 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,6 mm (+/-) Tolerance průměru vinutí
L0tol 1,82 mm (+/-) Tolerance délky nenapnuté pružiny
PG AT - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny

Země původu: DE | Číslo celního sazebníku: 73202081
