Torzní pružina T-16064L: Nerezová ocel Ø 0,4 x 4 x 20 mm / 0°

Cenová stupnice - Torzní pružina T-16064L

Množství Jedn. cena [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Torzní pružina Nakoupit

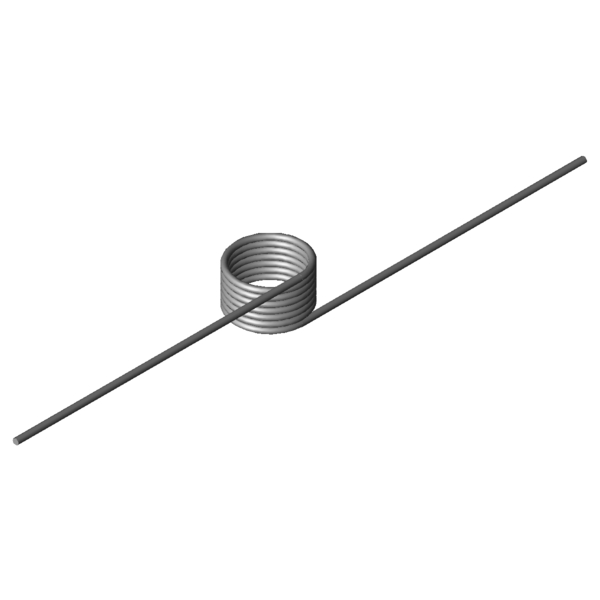

Obrázek produktu Torzní pružina T-16064L
Obrázek produktu Torzní pružina T-16064L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16064L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 0,4 mm Prumer drátu
Di 4 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 3,2 mm Délka tělesa pružiny
Ls 20 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 1,42 Nmm (+/-) Tolerance maximum torque
Mn 8,33 Nmm Největší točivý moment pružiny
alphan 198,62 Stupně Největší úhel otáčení pružiny
nt 7 Kus Počet vinutí
Ddmax 3,3 mm Největší možný průměr trnu
Ddmin 2,5 mm Menor diâmetro de mandril possível
Ditol 0,1 mm (+/-) tolerance of inner coil diameter
Gew 0,1358 g Hmotnost výrobku
PG J - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-16064L: Nerezová ocel Ø 0,4 x 4 x 20 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16064L: Nerezová ocel Ø 0,4 x 4 x 20 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16064L: Nerezová ocel Ø 0,4 x 4 x 20 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16064L: Nerezová ocel Ø 0,4 x 4 x 20 mm / 0°

síla-dráha-výpočet Torzní pružina T-16064L

Formulář dotazu Torzní pružina T-16064L: Nerezová ocel Ø 0,4 x 4 x 20 mm / 0°

Formulář dotazu Torzní pružina T-16064L

Podobné zkrutné pružiny pro Torzní pružina T-16064L: Nerezová ocel Ø 0,4 x 4 x 20 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-16004L 1,6 3,2 7,54 81,73 1.4310 63,8 | 80,0 | 65,8 | 45,5
T-16024L 2,4 3,2 7,95 120,67 1.4310 32,3 | 64,6 | 25,8 | 6,6
T-16044L 3,2 3,2 8,18 159,64 1.4310 33,6 | 72,5 | 23,2 | 5,2
T-16040L 3,2 1,2 8,18 45,61 1.4310 46,2 | 74,0 | 46,4 | 18,1
T-16064L 4 3,2 8,33 198,62 1.4310 31,6 | 68,9 | 21,6 | 4,2
T-16105L 2,5 4 14,86 100,95 1.4310 40,6 | 66,9 | 39,9 | 14,8
T-16100L 2,5 1,5 14,86 28,28 1.4310 67,8 | 77,6 | 72,9 | 52,9
T-16124L 3,5 4 15,43 137,18 1.4310 40,9 | 74,3 | 37,0 | 11,3
T-16120L 3,5 1,5 15,43 39,17 1.4310 62,9 | 85,0 | 64,1 | 39,7
T-16144L 4,5 4 15,78 175,26 1.4310 37,2 | 67,2 | 35,3 | 9,1
T-16140L 4,5 1,5 15,78 50,06 1.4310 55,4 | 77,9 | 56,4 | 31,8
T-16164L 5,5 4 16,01 213,35 1.4310 68,7 | 77,6 | 72,6 | 55,9
T-16200L 3,37 1,89 29,44 29,66 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16204L 3,37 5,04 29,44 103,89 1.4310 41,8 | 70,4 | 40,3 | 14,8
T-16220L 4,37 1,89 30,29 38,15 1.4310 86,6 | 92,4 | 87,5 | 80,0
T-16224L 4,37 5,04 30,29 133,56 1.4310 46,2 | 72,8 | 47,4 | 18,5
T-16240L 5,37 1,89 30,87 46,64 1.4310 77,9 | 87,6 | 79,5 | 66,7
T-16300L 4,3 2,1 40,62 33,59 1.4310 82,9 | 86,1 | 80,4 | 82,1
T-16304L 4,3 5,6 40,62 117,53 1.4310 40,4 | 69,1 | 39,8 | 12,1
T-16320L 5,3 2,1 41,48 41,09 1.4310 83,7 | 81,2 | 71,6 | 98,3
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202089; Torzní pružina T-16064L

Země původu: DE, German; Torzní pružina T-16064L
