Torzní pružina T-17010L: Nerezová ocel Ø 3,2 x 17 x 80 mm / 0°

Cenová stupnice - Torzní pružina T-17010L

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

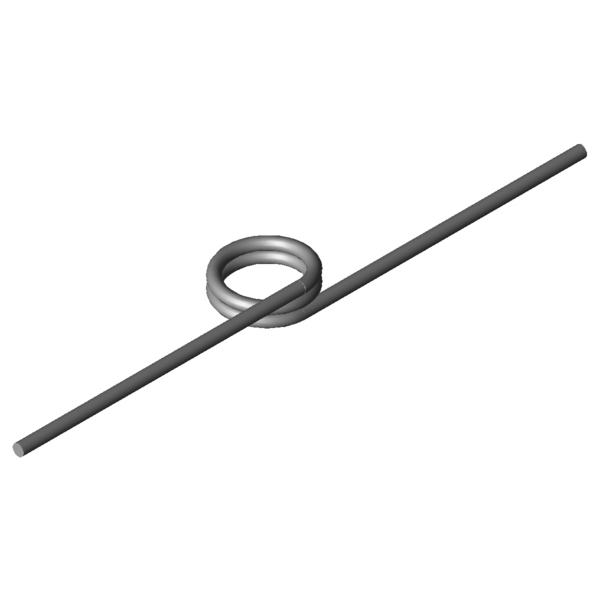

Obrázek produktu Torzní pružina T-17010L
Obrázek produktu Torzní pružina T-17010L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-17010L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 3,2 mm Prumer drátu
Di 17 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 9,6 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 1292,08 Nmm (+/-) Tolerance maximum torque
Mn 2827,78 Nmm Největší točivý moment pružiny
alphan 21,6 Stupně Největší úhel otáčení pružiny
nt 2 Kus Počet vinutí
Ddmax 15 mm Největší možný průměr trnu
Ddmin 11 mm Menor diâmetro de mandril possível
Ditol 0,4 mm (+/-) tolerance of inner coil diameter
Gew 18,1933 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-17010L: Nerezová ocel Ø 3,2 x 17 x 80 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-17010L: Nerezová ocel Ø 3,2 x 17 x 80 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-17010L: Nerezová ocel Ø 3,2 x 17 x 80 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-17010L: Nerezová ocel Ø 3,2 x 17 x 80 mm / 0°

síla-dráha-výpočet Torzní pružina T-17010L

Formulář dotazu Torzní pružina T-17010L: Nerezová ocel Ø 3,2 x 17 x 80 mm / 0°

Formulář dotazu Torzní pružina T-17010L

Podobné zkrutné pružiny pro Torzní pružina T-17010L: Nerezová ocel Ø 3,2 x 17 x 80 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-16804L 11,5 9 1041,37 33,22 1.4310 50,7 | 77,2 | 50,9 | 23,9
T-16814L 15,5 9 1076,95 44,35 1.4310 49,0 | 85,1 | 43,4 | 18,5
T-16810L 15,5 6,75 1076,95 29,57 1.4310 53,6 | 77,3 | 55,6 | 27,8
T-16824L 18,5 9 1094,7 52,7 1.4310 47,0 | 85,3 | 39,8 | 15,9
T-16820L 18,5 6,75 1094,7 35,14 1.4310 50,5 | 77,5 | 50,1 | 23,8
T-19240L 17,5 7,5 1524,2 30,99 1.4310 61,3 | 84,5 | 61,8 | 37,6
T-16910L 15,5 8,4 1965,24 23,2 1.4310 78,2 | 88,7 | 81,3 | 64,7
T-16914L 15,5 11,2 1965,24 34,79 1.4310 65,7 | 88,1 | 65,8 | 43,1
T-16920L 19,5 8,4 2014,76 28,98 1.4310 71,1 | 87,4 | 72,9 | 53,1
T-16924L 19,5 11,2 2014,76 43,47 1.4310 60,9 | 86,8 | 60,5 | 35,4
T-19300L 12 9 2364,22 17,35 1.4310 88,0 | 86,0 | 82,0 | 96,1
T-19320L 16 9 2459,2 22,93 1.4310 88,8 | 93,9 | 90,6 | 81,9
T-19340L 21 9 2533,79 29,83 1.4310 78,5 | 89,5 | 81,0 | 64,9
T-17000L 12,5 9,6 2709,97 16,09 1.4310 84,7 | 91,2 | 85,2 | 77,7
T-17010L 17 9,6 2827,78 21,6 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-17020L 22 9,6 2909,76 27,72 1.4310 86,7 | 92,4 | 87,6 | 80,2
T-19420L 17,4 10,8 4113,81 20,41 1.4310 79,5 | 91,8 | 81,6 | 65,0
T-19500L 17,5 12 5236,92 18,35 1.4310 67,0 | 85,7 | 69,5 | 45,9
Počet podobných kovových pružin: 17

Číslo celního sazebníku: 73202089; Torzní pružina T-17010L

Země původu: DE, German; Torzní pružina T-17010L
