Torzní pružina T-17023L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 270°

Cenová stupnice - Torzní pružina T-17023L

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

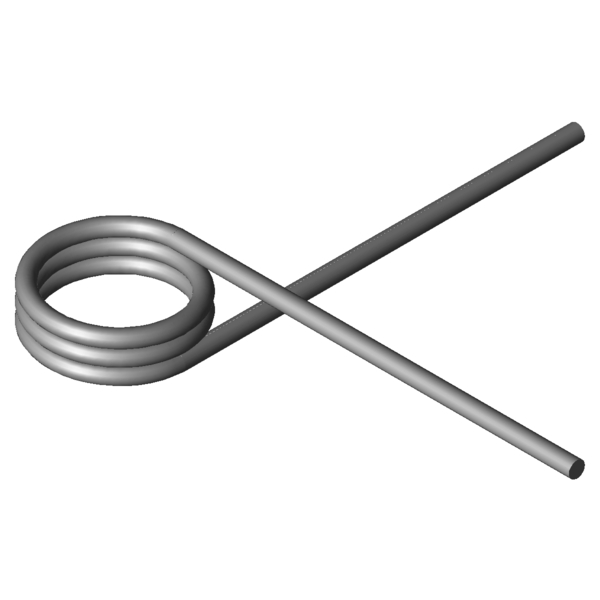

Obrázek produktu Torzní pružina T-17023L
Obrázek produktu Torzní pružina T-17023L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-17023L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 3,2 mm Prumer drátu
Di 22 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 12 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 1071,69 Nmm (+/-) Tolerance maximum torque
Mn 2909,76 Nmm Největší točivý moment pružiny
alphan 38,12 Stupně Největší úhel otáčení pružiny
nt 2,75 Kus Počet vinutí
Ddmax 19,3 mm Největší možný průměr trnu
Ddmin 13 mm Menor diâmetro de mandril possível
Ditol 0,5 mm (+/-) tolerance of inner coil diameter
Gew 23,9486 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-17023L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-17023L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-17023L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-17023L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 270°

síla-dráha-výpočet Torzní pružina T-17023L

Formulář dotazu Torzní pružina T-17023L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 270°

Formulář dotazu Torzní pružina T-17023L

Podobné zkrutné pružiny pro Torzní pružina T-17023L: Nerezová ocel Ø 3,2 x 22 x 80 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19182L 23 9,5 853,09 99,09 1.4310 41,4 | 79,1 | 33,9 | 11,3
T-19178L 23 7,5 853,09 72,72 1.4310 43,3 | 73,6 | 40,9 | 15,4
T-19186L 23 17,5 853,09 204,81 1.4310 81,7 | 89,7 | 81,8 | 73,6
T-16817L 15,5 15,19 1076,95 85,01 1.4310 52,6 | 84,0 | 49,5 | 24,2
T-16827L 18,5 15,19 1094,7 101,02 1.4310 56,8 | 88,9 | 53,2 | 28,3
T-16823L 18,5 8,44 1094,7 48,31 1.4310 54,3 | 74,9 | 58,3 | 29,7
T-16837L 23,5 15,19 1115,14 127,7 1.4310 60,9 | 87,9 | 59,6 | 35,1
T-16833L 23,5 8,44 1115,14 61,07 1.4310 50,8 | 78,1 | 50,4 | 23,9
T-19263L 22,5 16,88 1558,44 113,72 1.4310 52,1 | 85,5 | 48,4 | 22,4
T-16913L 15,5 10,5 1965,24 31,89 1.4310 79,4 | 81,8 | 75,6 | 80,7
T-16923L 19,5 10,5 2014,76 39,84 1.4310 35,5 | 75,4 | 25,0 | 6,1
T-16933L 24 10,5 2052,94 48,79 1.4310 35,5 | 72,1 | 27,0 | 7,3
T-17003L 12,5 12 2709,97 22,12 1.4310 74,5 | 85,6 | 75,6 | 62,3
T-17013L 17 12 2827,78 29,69 1.4310 55,6 | 75,0 | 60,0 | 31,6
T-17023L 22 12 2909,76 38,12 1.4310 51,8 | 78,5 | 51,6 | 25,4
T-17033L 27 12 2964,79 46,55 1.4310 89,1 | 93,8 | 90,0 | 83,4
T-19703L 20,5 16,88 7210,54 23,96 1.4310 100,0 | 100,0 | 100,0 | 100,0
Počet podobných kovových pružin: 16

Číslo celního sazebníku: 73202089; Torzní pružina T-17023L

Země původu: DE, German; Torzní pružina T-17023L
