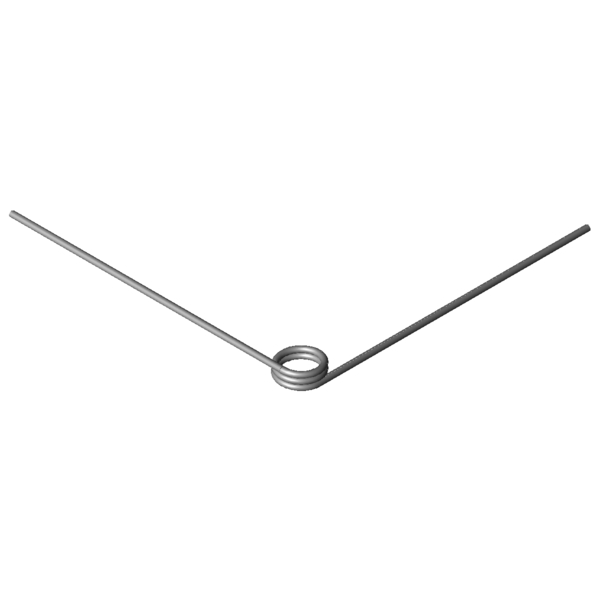

Domov » Výrobek » Zkrutné pružiny » t-18401l Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Torzní pružina T-18401L: Nerezová ocel Ø 0,8 x 4,4 x 40 mm / 90° Cenová stupnice - Torzní pružina T-18401L Množství Jedn. cena [EUR] 1 5,1100 EUR 2 3,6000 EUR 3 3,4300 EUR 7 2,2200 EUR 17 1,1200 EUR 37 0,7400 EUR 75 0,5500 EUR 125 0,4570 EUR 175 0,4069 EUR 250 0,3567 EUR 350 0,3095 EUR 450 0,2652 EUR Torzní pružina Nakoupit Obrázek produktu Torzní pružina T-18401L Množství:Množství: Přidat do nákupního košíku Technické údaje - Torzní pružina T-18401L Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Směr vinutí Doleva - Směr vinutí – doleva nebo doprava Poloha prodlouženého konce v nezatíženém stavu 90 Stupně Poloha prodlouženého konce v nezatíženém stavu alpha1 Stupně Úhel otáčení předepjaté pružiny F1 N Síla předepjaté pružiny M1 Nmm Točivý moment předepjaté pružiny alpha2 Stupně Úhel otáčení napnuté pružiny F2 N Síla napnuté pružiny M2 Nmm Točivý moment napnuté pružiny alphah Stupně Pracovní úhel otáčení d 0,8 mm Prumer drátu Di 4,4 mm Vnitřní průměr vinutí Dd mm Průměr trnu LsH mm Délka prodlouženého konce – rameno páky LsR mm Délka prodlouženého konce – nečinné rameno Lk0 2,6 mm Délka tělesa pružiny Ls 40 mm Délky prodlouženého konce RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky Mntol 19,34 Nmm (+/-) Tolerance maximum torque Mn 59 Nmm Největší točivý moment pružiny alphan 33,43 Stupně Největší úhel otáčení pružiny nt 2,25 Kus Počet vinutí Ddmax 4 mm Největší možný průměr trnu Ddmin 3,5 mm Menor diâmetro de mandril possível Ditol 0,14 mm (+/-) tolerance of inner coil diameter Gew 0,4627 g Hmotnost výrobku PG H - Cenová skupina pro tento výrobek Technický výkres Torzní pružina Datový list Torzní pružina T-18401L: Nerezová ocel Ø 0,8 x 4,4 x 40 mm / 90° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Torzní pružina T-18401L: Nerezová ocel Ø 0,8 x 4,4 x 40 mm / 90° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Torzní pružina T-18401L: Nerezová ocel Ø 0,8 x 4,4 x 40 mm / 90° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Torzní pružina T-18401L: Nerezová ocel Ø 0,8 x 4,4 x 40 mm / 90° síla-dráha-výpočet Torzní pružina T-18401L Formulář dotazu Torzní pružina T-18401L: Nerezová ocel Ø 0,8 x 4,4 x 40 mm / 90° Formulář dotazu Torzní pružina T-18401L Číslo celního sazebníku: 73202089; Torzní pružina T-18401L Země původu: DE, German; Torzní pružina T-18401L Obrázek produktu - Zkrutné pružiny T-18401L QR-Code: Torzní pružina T-18401L
