Torzní pružina T-18453L: Nerezová ocel Ø 0,8 x 7,2 x 45 mm / 270°

Cenová stupnice - Torzní pružina T-18453L

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Torzní pružina Nakoupit

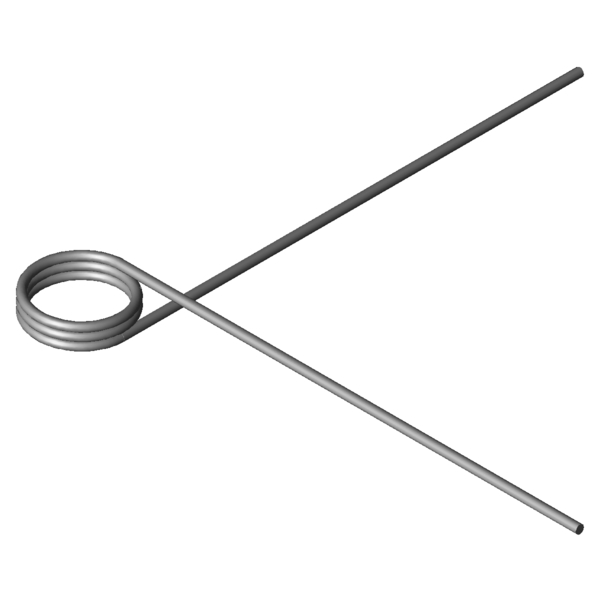

Obrázek produktu Torzní pružina T-18453L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-18453L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	270	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	0,8	mm	Prumer drátu
Di	7,2	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	3	mm	Délka tělesa pružiny
Ls	45	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	14,86	Nmm	(+/-) Tolerance maximum torque
Mn	61,92	Nmm	Největší točivý moment pružiny
alphan	65,95	Stupně	Největší úhel otáčení pružiny
nt	2,75	Kus	Počet vinutí
Ddmax	6,5	mm	Největší možný průměr trnu
Ddmin	5,8	mm	Menor diâmetro de mandril possível
Ditol	0,21	mm	(+/-) tolerance of inner coil diameter
Gew	0,6306	g	Hmotnost výrobku
PG	H	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-18453L: Nerezová ocel Ø 0,8 x 7,2 x 45 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-18453L: Nerezová ocel Ø 0,8 x 7,2 x 45 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-18453L: Nerezová ocel Ø 0,8 x 7,2 x 45 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-18453L: Nerezová ocel Ø 0,8 x 7,2 x 45 mm / 270°

síla-dráha-výpočet Torzní pružina T-18453L

Formulář dotazu Torzní pružina T-18453L: Nerezová ocel Ø 0,8 x 7,2 x 45 mm / 270°

Formulář dotazu Torzní pružina T-18453L

Podobné zkrutné pružiny pro Torzní pružina T-18453L: Nerezová ocel Ø 0,8 x 7,2 x 45 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-16103L	2,5	3,38	14,86	81,39	1.4310	44,7 \| 62,0 \| 52,5 \| 19,4
T-16123L	3,5	2,88	15,43	112,66	1.4310	41,8 \| 69,0 \| 41,7 \| 14,6
T-16143L	4,5	3,38	15,78	143,94	1.4310	39,5 \| 71,3 \| 35,7 \| 11,7
T-16163L	5,5	3,38	16,01	175,23	1.4310	39,1 \| 75,9 \| 31,7 \| 9,7
T-16223L	4,37	4,25	30,29	109,68	1.4310	51,3 \| 70,0 \| 54,5 \| 29,4
T-16243L	5,37	4,25	30,87	134,07	1.4310	49,6 \| 74,6 \| 49,5 \| 24,5
T-16263L	6,37	4,25	31,27	158,46	1.4310	48,8 \| 79,3 \| 46,1 \| 21,0
T-16323L	5,3	4,73	41,48	118,21	1.4310	57,9 \| 74,8 \| 61,4 \| 37,4
T-16343L	6,3	4,73	42,1	139,99	1.4310	56,4 \| 79,5 \| 57,6 \| 32,0
T-16363L	7,3	4,73	42,56	161,68	1.4310	55,3 \| 83,2 \| 54,8 \| 28,0
T-18403L	4,4	3	59	40,87	1.4310	76,9 \| 87,0 \| 78,6 \| 65,0
T-18407L	4,4	3,8	59	55,75	1.4310	86,2 \| 80,0 \| 89,9 \| 88,7
T-18428L	6	3	60,96	55,16	1.4310	90,1 \| 94,4 \| 91,0 \| 85,0
T-18432L	6	3,8	60,96	75,24	1.4310	88,9 \| 87,4 \| 93,1 \| 86,3
T-18453L	7,2	3	61,92	65,95	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18479L	9,2	3	63,01	83,85	1.4310	87,1 \| 92,8 \| 88,5 \| 80,0
T-18483L	9,2	3,8	63,01	114,42	1.4310	74,1 \| 85,7 \| 78,0 \| 58,7
T-18503L	5,5	3,75	111,87	39,65	1.4310	56,6 \| 78,8 \| 57,7 \| 33,3
T-18507L	5,5	4,75	111,87	54,09	1.4310	62,4 \| 73,2 \| 68,7 \| 45,4
T-18528L	7,5	3,75	115,59	53,63	1.4310	65,4 \| 85,3 \| 67,4 \| 43,6
T-18532L	7,5	4,75	115,59	73,07	1.4310	70,3 \| 79,7 \| 71,9 \| 59,4
T-18553L	9	3,75	117,41	64,02	1.4310	68,7 \| 80,0 \| 74,9 \| 51,2
T-18557L	9	4,75	117,41	87,36	1.4310	69,5 \| 74,4 \| 64,1 \| 69,9
T-18578L	11,5	3,75	119,48	81,42	1.4310	68,2 \| 74,2 \| 66,4 \| 64,0
T-18653L	6,75	4,69	212,15	37,9	1.4310	44,7 \| 73,9 \| 43,3 \| 16,8
T-18678L	9,25	4,69	219,42	51,48	1.4310	47,9 \| 68,6 \| 53,1 \| 22,0
T-16703L	7,5	5,25	275,27	34,76	1.4310	39,9 \| 70,1 \| 37,6 \| 11,9

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202089; Torzní pružina T-18453L

Země původu: DE, German; Torzní pružina T-18453L
