Torzní pružina T-18478L: Nerezová ocel Ø 0,8 x 9,2 x 45 mm / 180°

Cenová stupnice - Torzní pružina T-18478L

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Torzní pružina Nakoupit

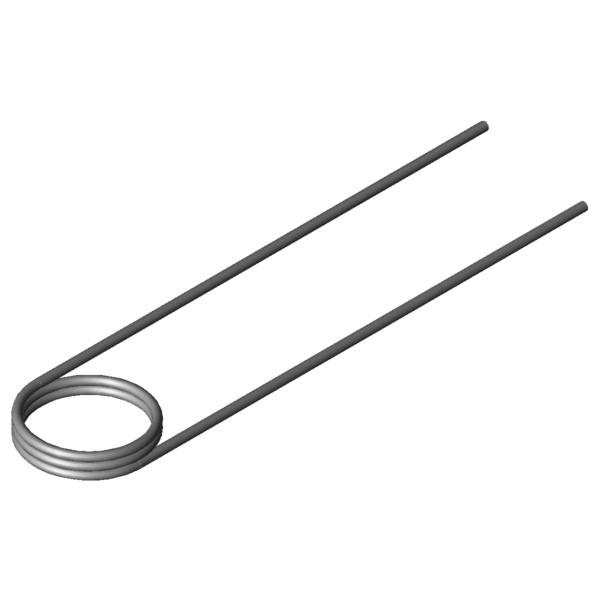

Obrázek produktu Torzní pružina T-18478L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-18478L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	180	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	0,8	mm	Prumer drátu
Di	9,2	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	2,8	mm	Délka tělesa pružiny
Ls	45	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	13,6	Nmm	(+/-) Tolerance maximum torque
Mn	63,01	Nmm	Největší točivý moment pružiny
alphan	76,28	Stupně	Největší úhel otáčení pružiny
nt	2,5	Kus	Počet vinutí
Ddmax	8,3	mm	Největší možný průměr trnu
Ddmin	7,4	mm	Menor diâmetro de mandril possível
Ditol	0,26	mm	(+/-) tolerance of inner coil diameter
Gew	0,6679	g	Hmotnost výrobku
PG	H	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-18478L: Nerezová ocel Ø 0,8 x 9,2 x 45 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-18478L: Nerezová ocel Ø 0,8 x 9,2 x 45 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-18478L: Nerezová ocel Ø 0,8 x 9,2 x 45 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-18478L: Nerezová ocel Ø 0,8 x 9,2 x 45 mm / 180°

síla-dráha-výpočet Torzní pružina T-18478L

Formulář dotazu Torzní pružina T-18478L: Nerezová ocel Ø 0,8 x 9,2 x 45 mm / 180°

Formulář dotazu Torzní pružina T-18478L

Podobné zkrutné pružiny pro Torzní pružina T-18478L: Nerezová ocel Ø 0,8 x 9,2 x 45 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-16162L	5,5	2,75	16,01	137,2	1.4310	42,7 \| 73,5 \| 40,5 \| 14,1
T-16202L	3,37	3,47	29,44	66,73	1.4310	62,0 \| 65,4 \| 67,1 \| 53,4
T-16222L	4,37	3,47	30,29	85,81	1.4310	60,1 \| 69,0 \| 68,5 \| 42,7
T-16242L	5,37	3,47	30,87	104,9	1.4310	56,4 \| 72,6 \| 60,9 \| 35,6
T-16262L	6,37	3,47	31,27	123,99	1.4310	54,1 \| 76,2 \| 55,6 \| 30,5
T-16322L	5,3	3,85	41,48	92,5	1.4310	67,0 \| 72,6 \| 74,1 \| 54,3
T-16342L	6,3	3,85	42,1	109,49	1.4310	63,7 \| 76,2 \| 68,2 \| 46,5
T-16362L	7,3	3,85	42,56	126,58	1.4310	61,5 \| 79,9 \| 63,9 \| 40,7
T-18402L	4,4	2,8	59	37,2	1.4310	68,6 \| 82,6 \| 71,2 \| 52,1
T-18406L	4,4	3,6	59	51,99	1.4310	76,3 \| 75,2 \| 80,9 \| 72,8
T-18427L	6	2,8	60,96	50,19	1.4310	79,2 \| 88,4 \| 81,3 \| 68,0
T-18431L	6	3,6	60,96	70,27	1.4310	90,2 \| 81,0 \| 94,4 \| 95,2
T-18452L	7,2	2,8	61,92	59,98	1.4310	87,1 \| 92,8 \| 88,5 \| 80,0
T-18456L	7,2	3,6	61,92	83,96	1.4310	89,7 \| 85,3 \| 94,6 \| 89,3
T-18478L	9,2	2,8	63,01	76,28	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18502L	5,5	3,5	111,87	36,06	1.4310	50,6 \| 73,3 \| 51,8 \| 26,6
T-18527L	7,5	3,5	115,59	48,74	1.4310	58,2 \| 80,5 \| 59,2 \| 34,8
T-18531L	7,5	4,5	115,59	68,19	1.4310	65,1 \| 74,6 \| 72,0 \| 48,7
T-18552L	9	3,5	117,41	58,24	1.4310	64,0 \| 85,9 \| 65,0 \| 41,0
T-18556L	9	4,5	117,41	81,48	1.4310	70,3 \| 80,0 \| 73,6 \| 57,3
T-18577L	11,5	3,5	119,48	74,03	1.4310	68,7 \| 80,0 \| 74,9 \| 51,2
T-18581L	11,5	4,5	119,48	103,67	1.4310	69,6 \| 74,1 \| 63,2 \| 71,7
T-18652L	6,75	4,38	212,15	34,49	1.4310	39,3 \| 67,1 \| 37,5 \| 13,4
T-18677L	9,25	4,38	219,42	46,79	1.4310	46,1 \| 75,8 \| 45,0 \| 17,6
T-18702L	11,25	4,38	223,16	56,68	1.4310	47,4 \| 69,9 \| 51,3 \| 21,0

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202089; Torzní pružina T-18478L

Země původu: DE, German; Torzní pružina T-18478L
